潮气对PCB电路板有那些影响？新型三防漆解决方案详解

体内湿气是对PCB线路板最广泛、极具破坏力的首要要素，太多的体内湿气会大幅度减少电导体间的绝缘层抵抗性、加快快速溶解及浸蚀电导体等。三防漆涂敷于pcb线路板的表层，产生一层三防的防护膜（三防指的是防水、防耐腐蚀、除霉）。大家经常见到PCB线路板金属材料一部分起了铜绿便是沒有涂敷三防漆，金属材料铜与水蒸汽、o2一同化学变化而导致的。

文中主要是对IPC-TM-650 2.6.3.4开展分析。

1.应用领域

精确测量三防漆镀层通过温湿度处理方式中的接地电阻。

2.试品规定

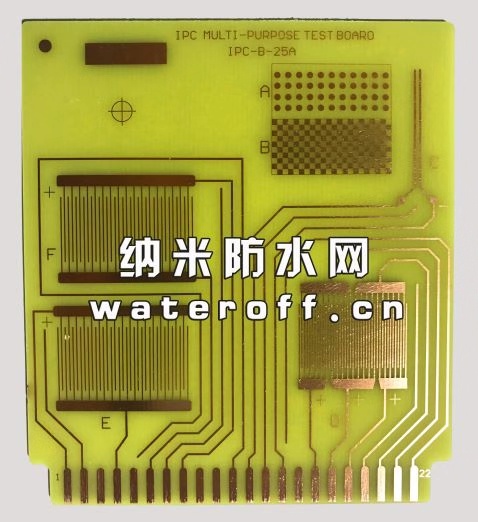

5片IPC-B-25A，在D pattern上开展检测： 1片沒有三防漆涂敷的板 ，4片有三防漆涂敷的板 。

 (IPC-B-25A纳米防水网有销售)

3.需要机器设备和专用工具

（1）温度湿度偏压箱（2）高阻仪（3）烘干箱（4）记时器（5）焊锡炉（6）尖嘴钳（7）电铬铁（8）助焊膏。

4.检测标准

（1）室内空气：25°, 2°, -5°C；40-50% RH

（2）温度湿度偏压箱自然环境：25° 到65° ± 2°C ；90, -5, 3% RH；50VDC偏压；20cyles

5.试品提前准备

（1）查验试品外型，合乎IPC-A-600的相关要求；

（2）在D pattern的pad上各自电焊焊接绝缘导线，1、3、5电焊焊接正级输电线，2、4电焊焊接负级输电线，留意电焊焊接时不必使助焊膏溅出到梳状路线上（可应用保护罩避免溅出 的产生，假如发溅出则要丢掉检测板）；

（3）不必拿手触碰试品，也需要避免试品曝露在污迹自然环境下。

6.检测全过程

（1）在50±2℃的条件中置放24钟头；

（2）在试验室自然环境下精确测量原始接地电阻，精确测量工作电压为100VDC，1min后再读一次数据信息看读值是不是平稳；

（3）将试品垂直放进温度湿度偏压箱中，上边置放一个冷疑水珠保护罩；

（4）合上温度湿度偏压箱的门，设定50VDC的偏压；

（5）开展20cycles的温湿度记录循环系统，单独一个循环系统的全过程如下所示：

a．在1.75±0.75hrs将溫度从25℃升至65℃；

b．在65℃下保持3, 0.5, -0 hrs；

c．在1.75±0.5hrs将溫度从65℃降至25℃.

7.精确测量与评定

（1）精确测量接地电阻前，关掉50VDC的偏压，载入100VDC的精确测量工作电压；

（2）各自在第1、4、7、10个cycle载入接地电阻值；

（3）20cycles完毕后，在“25± 2℃，50 ± 5%RH”的前提下置放24hrs后，在试验室自然环境下再度精确测量接地电阻；

（4）依照IPC-CC-830查验外型和耐工作电压。

文章内容来自美信检验,若有侵权行为联络删掉
