采购PCB盲埋孔产品须知

伴随着现阶段携带式商品的设计方案向着微型化和密度高的的角度发展趋势，PCB的设计方案难度系数也越来越大，对PCB的生产工艺流程明确提出了更好的规定。在现阶段绝大多数的携带式商品使得0.65mm 间隔下列BGA封装,均采用了盲埋孔的设计方案加工工艺，那麼什么叫盲埋孔呢？捷多邦为您解释！

埋孔大多数是直徑为0.05mm~0.15mm的小圆孔，埋埋孔成桩方法有激光器成桩，低温等离子蚀孔和光致成孔，通常选用激光器成桩，而激光器成桩又分成CO2和YAG紫外光激光打标机（UV）。

埋孔（Blind vias / Laser Vias） ：埋孔是将PCB里层布线与PCB表面布线相接的通孔种类，此孔不透过全部木板。

埋孔（Buried vias）：埋孔则只联接里层中间的接线的通孔种类，因此是以PCB表层是看不出的。

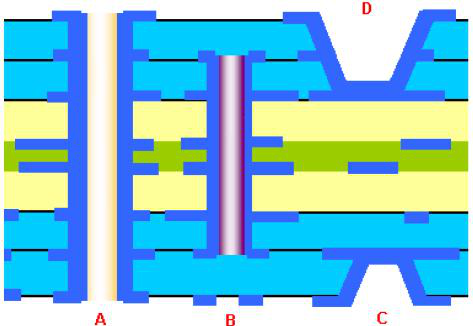

如下图是一个8多层板的截面结构示意图：

A：埋孔（L1－L8）

B：埋孔（L2－L7）

C：埋孔（L7－L8）

D：埋孔（L1－L3）

注：下边的事例均以8多层板为例子

盲埋孔pcb线路板，也称之为HDI板，常多用以手机上、GPS导航这些高档商品的运用上，基本的双层pcb线路板的构造，是含里层路线及表层路线，再运用打孔，及其孔里镀覆的制造，来促使各层路线之內部中间完成相互连接作用。下面一起来认识下它的常见问题和维护保养。

常见问题

盲埋孔pcb线路板假如要抄板，难度系数较为高，一般手机上板和HDI板上边抄板的过程中会碰到盲埋孔，因而要特别注意下列事宜：

1.一定要仔细，抄板以前做好充分的准备工作中；

2.机器设备一定要优秀；

3.抄板的历程时要持续和全板比照；

4.留意查验，多次不断查验。

盲埋孔维护保养

为确保盲埋孔pcb线路板工作中优良的情况和降低pcb线路板的设备故障率，要对pcb线路板开展维护保养，包含本年度维护保养和半维护保养，维护保养方式如下所示：

1.盲埋孔本年度维护保养

（1）按时抽样检验pcb线路板中的电解电容容积，当发觉电解电容器的容积小于允差容积的20%时，应当立即拆换；一般来说，电解电容器的运行使用寿命是10年上下，因此为确保pcb线路板的常规工作中，10年上下电解电容器要所有拆换；

（2）针对涂有散热硅脂的大电力电子器件，应查验散热硅脂有没有凝固，针对凝固的应将凝固的散热硅脂消除后，涂推新的散热硅脂，以避免pcb线路板中的大电力电子器件因排热不太好而烧毁；

（3）立即清除pcb线路板上的尘土，确保pcb线路板的整洁。

2.盲埋孔半维护保养

（1）每月对电路板上尘土开展清除，可以用pcb线路板专用型清洁液开展清理，将pcb线路板上尘土清理结束后，用电吹风将pcb线路板烘干就可以；

（2）观查pcb线路板中的电子元器件有没有通过高溫的印痕，电解电容器有没有凸起液漏状况，若有应开展拆换。

伴随着电子设备向密度高的，高精密发展趋势，相对应对盲埋孔pcb线路板明确提出了相同的规定，自然也需要留意一些事宜，与此同时也需要对它开展维护保养，保证盲埋孔pcb线路板的应用性。
