浅谈电路板设计元件需要注意什么

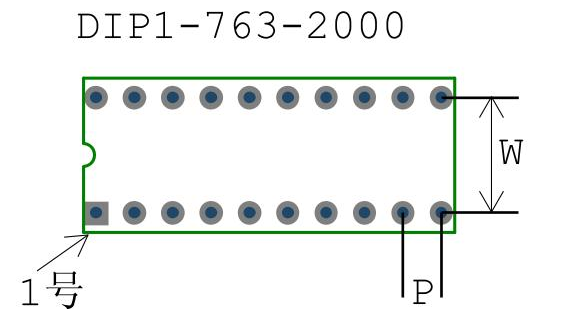

下边是软件DIP的例举，此外也有很多种多样开始，如贴片式SOP，QFP等。

元器件封装封装形式名系统化：

电源设计的情况下，元器件样子要和PCB元器件封装形式维持完全一致。因此元器件封装里的封装形式的管理方法就越来越十分关键。封装形式名要有利于记忆力，并依照一定排列顺序，便捷搜索。

当必须从元器件封装里获取封装形式时，一定要确定封装形式是不是与元器件样子完全一致，不一致的情形下，先调整封装形式，再开展设计方案。

在设计前，从分享元器件封装中获取封装形式完工此次设计方案的元器件封装是不可缺少的一个关键流程。

针对有一些IC而言，即使外观设计，引脚数同样，其管脚的排序，管脚号不一定同样，应用以前要用心确定，并调整。

制做元器件封装形式时，在确定管脚的间隔后，可以灵活运用工作区域的方格尺寸，来轻轻松松放置管脚的部位。

元器件的外观设计线，通常与焊层维持0.3mm以上，最少要维持在0.2mm以上。由于烫印的偏差通常为±0.2mm，少一不小心，烫印便会印在焊层上，危害电焊焊接。外观设计线的间距通常设置为0.2mm元器件起点的设置，软件通常以1号管脚的部位为起点。贴片式通常以元器件核心为起点。

元器件严禁置放地区的设置

在几乎任何的CAD里都有一个严禁设置工作中层。protel99se中拇指的是KeepOutLayer。依据设计上的规定，可以在这个层布局严禁走线，设定元器件的地区。当忽视严禁地区开展走线，设定元器件时便会发生DRC出错提醒。当最后设计方案完成后，可以消除严禁设置，开展DRC查验了。

严禁线的设置通常同外观设计线距一样，为0.2mm.

自己在制定中通常把严禁设置工作中层建在Mechanical4 这也是个平常的引导层。益处是可以随意画严禁地区而无需更改DRC的检错标准设置。

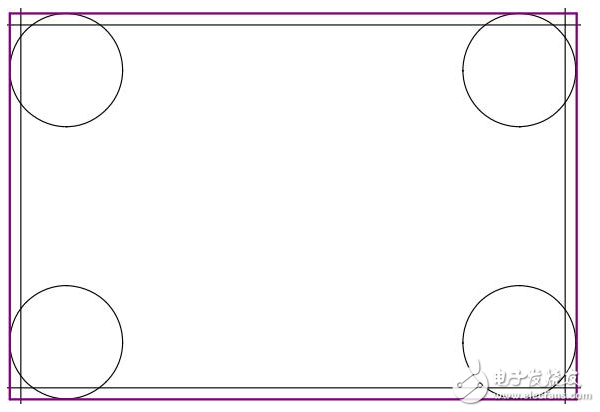

不太好的地区是在严禁地区内走线，置放元器件不容易发生DRC出错提醒。如下图，各自设定了从线路板边沿逐渐的严禁地区，及其4个安裝孔严禁地区。

元器件的置放

针对这一工作中可以说成个很重要的话题讨论。

通常遵循下列好多个标准：

1，电源电路图提示次序

2 ， 电气设备迈向

3，线路板在电焊焊接槽的挪动方位

4，类似元器件方位的一致性

5，元器件鉴别度

6，射频连接器置放留意关键点

7，多少元器件置放留意关键点

8，独特元器件置放留意关键点

1.原理图的提示次序

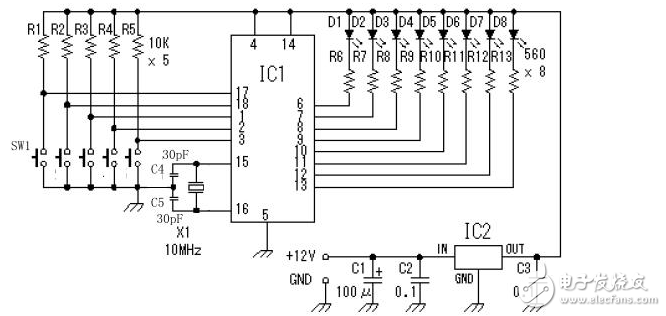

参照原理图，

关键分为4个构成部分：

以电源管理芯片IC2为主导及附近电容器C1-C3

键入端SW1及电阻器R1-R5

主集成icIC1，晶振电路X1，C4，C5

导出端LED1-LED8，R6-R13

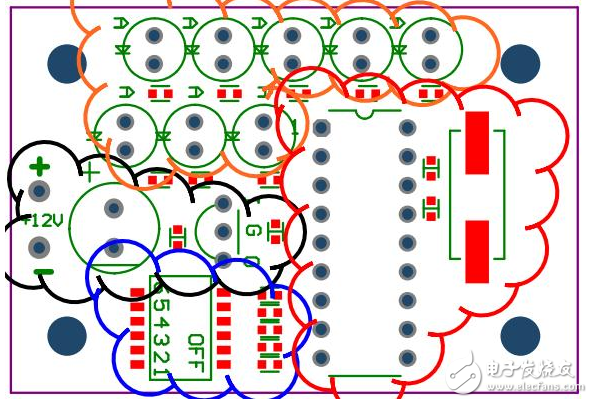

置放元器件以前，必须对原理图开展一定的剖析，对原理图开展一定的区域分割，寻找关键元器件及其附近元器件，开展集中化置放。

在每个地区里布局元器件，一定层度上应参照原理图，尽量依照次序置放元器件。那样为之后的走线给予了一定的便捷。

2 ， 电气设备迈向

在线路中，最首要的便是给予工作电压的开关电源，也有接地线，键入端，导出端等。

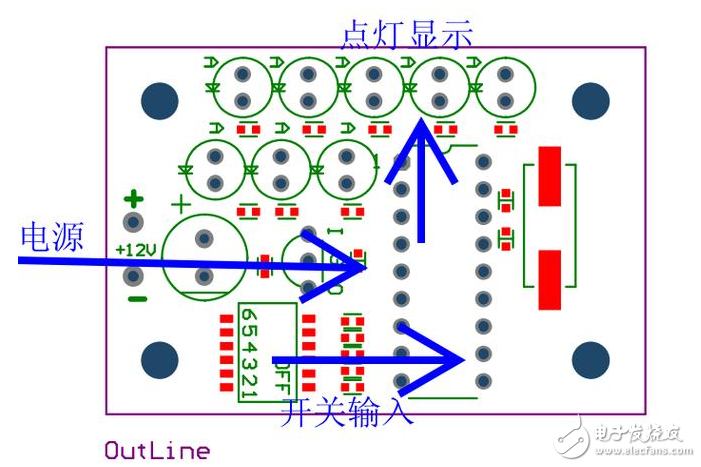

这种决策了线路板大概的合理布局。如下图，表明了电气设备的大概迈向。

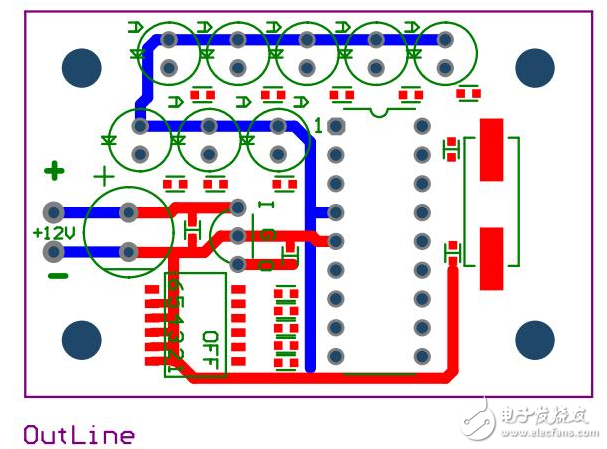

走线以前，先找到工作电压走线和接地线走线的大概方位，地区等。为何首先要对工作电压，接地线走线呢，由于他们够粗。行吧，我承认，这也是俺老师傅教俺的最立即，最印象深刻的观点。

写的文一点，便是由于工作电压和接地线走线等同于身体的肺动脉和静脉血管。与人体骨骼相对性，是以软件方式搭建了身体的样子。与之大道理同样。工作电压和接地线的走线，在一定水平上确定了其余的走线迈向。核心了线路板走线的总体构造。是走线中最应当花时间去考虑到的。時间太急匆匆，下面的图的工作电压线和接地线的走线并不是个好案例，仅作参考。

3，线路板在电焊焊接槽的挪动方位

当线路板在输送带上根据电焊焊接槽的情况下，电焊焊接槽里的工作温度会危害贴片式的激光焊接实际效果。

这个时候贴片式的置放在可以充足获得溫度的方位。

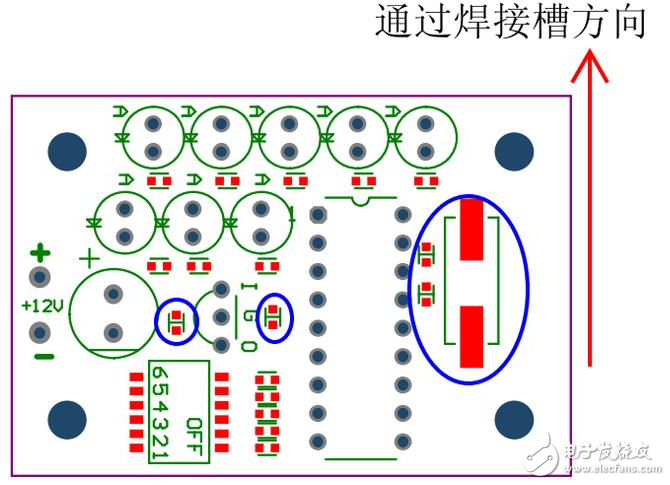

深蓝色圆圈里的元器件，上方的焊层先遇热下面的焊层遭受元器件自身的阻拦，焊层的遇热实际效果将减弱，元器件容积越大，差别越显著。

别的的元器件焊层，在正确方向上是并列的，因此遇热匀称，又不会受到元器件自身的阻拦，电焊焊接实际效果就比较好。

当尤其大的贴片式元器件，如电解电容器等挡在一些贴片式的正确方向上，阻拦了加温，也会危害被阻拦元器件的激光焊接实际效果。

4，类似元器件方位的一致性

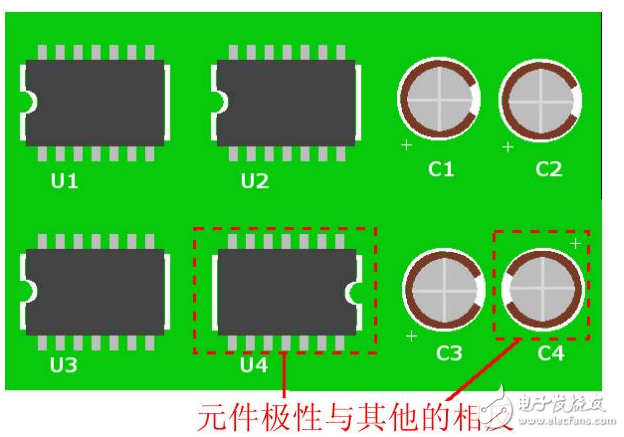

比如LED灯。

多是对于含有正负极的部件和IC而言。那样可以降低安裝元器件尤其是软件时必须辨别方向的上班时间。

5，元器件鉴别度

元器件中间尽可能空出一定的室内空间，有利于烫印的鉴别。

6，射频连接器置放留意关键点

射频连接器的置放危害到走线，因此要慎重。针对L型和与线路板平行面插口的射频连接器，还需要留意其与线路板边沿的间距。

针对射频连接器连接工作，必须充分考虑拔插时的工作可行性分析，室内空间和抗压强度。

7，多少元器件置放留意关键点

多少元器件中间需离得远一些，2个高的元器件中间，最好不要置放低的元器件，便捷对低元器件的鉴别和调整。

电源设计新手入门：封装形式名字的管理方法

这一贴片电容的维修可能很不便。由于夹在了俩高元器件中间。间隔不一定够电焊焊接器工作中的室内空间。

8，独特元器件置放留意关键点

射频连接器，电源开关，LED灯，可变电阻器等，有一些必须与线路板外的元器件联接，或是必须与控制面板，设备机壳相接。

这个时候必须特定元器件的部位。电源开关要本着不容易危害实际操作的方法置放，LED则要本着不容易被采光的方法置放。

针对特定限高的地区，要根据数据分析表明确元器件的相对高度，并在线路板的引导层上划分出限高地区，纪录相对高度。

有一些元器件，尤其是开关电源类元器件，子线路板等在置放电路板上时，有置放规定，一定要详尽搜集元器件数据分析表，使用说明书等。
