要想变成一位杰出的电子器件电子工程师，务必要先把各种各样软件工具学习好，终究那就是“用餐的混蛋”。
电子器件电子工程师常见的10大软件工具
电路原理图设计方案：Orcad
PCB设计：Allegro、Mentor EE、Mentor PADS、AD
模拟仿真剖析：Signoise、Hspice、HFSS、ADS
特性阻抗测算：Polar
电子工程师专用工具鄙视链：Allegro →_→ mentor EE →_→ mentor PADS →_→ AltiumDesign（武林传闻，仅作参考。）
下面，大家来掌握下Orcad、Allegro、Mentor PADS和ADS这四款APP。

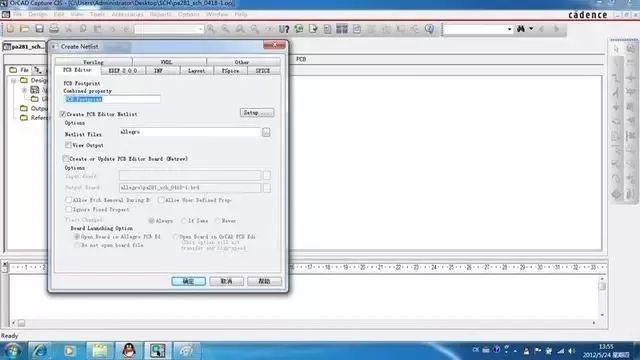

1、Orcad
Orcad是一套在个人计算机的电子产品设计自动化技术套服APP，专业用于让电子工程师设计方案电源电路图及有关数据图表，设计方案印刷线路板常用的包装印刷图，及电源电路的仿真模拟的用处。它是现在最普遍、最受欢迎的电路原理图设计工具之一，也是全世界应用较广的EDAAPP。
作用：早在工作中于DOS自然环境的ORCAD4.0，它就集成化了电路设计图制作、pcb电路板设计方案、数据电路设计、可编逻辑性元器件设计方案等作用，并且它的页面友善且形象化，它的电子器件库也是全部EDAAPP中最丰富多彩的，当今世界它一直是EDAAPP中的优选。ORCAD企业在2000年七月与CADENCE公司合并后，更变成世界最强劲的开发设计EDAAPP的企业，它的商品ORCAD新世纪集成版工作中于WINDOWS95与WINDOWSNT自然环境下，集成化了电电路原理图制作，pcb电路板设计方案、仿真模拟与数字电路设计混和模拟仿真等作用，它的电路设计的电子器件库更做到了8500个，收益了几乎任何的通用性电子元件控制模块。
2、Allegro
Allegro是Cadence推出的优秀 PCB 设计方案走线专用工具。Allegro 给予了优良且互动的工作中插口和强劲健全的作用，和它前面商品Cadence、OrCAD、Capture的融合，为当今快速、密度高的、双层的繁杂 PCB 设计方案走线给予了最极致解决方法。Allegro 有着健全的 Constraint 设置，客户只须按规定调整好走线标准，在走线时不违背 DRC 就可以做到走线的制定规定，进而节省了繁琐的人力查验時间，提升了工作效能！更可以界定最少线距或线长等指标以合乎现如今快速线路板走线的诸多要求。
优点：APP操作面板友善，响应时间块，实际操作高效率，二次开发功能丰富，标准管理工具功能齐全，快速设计方案专享作用强大等。
不够：走线上推作用相对性较差，可是好在其走线实际操作高效率很高，在一定水平上填补了上推作用的劣势。
3、Mentor PADS
PADS是一款出色的PCB设计专用工具，是中国从业电路原理的技术工程师和专业技术人员关键采用的电路设计软件之一。其可用行业十分普遍，比如消费性设计产品、手机主板、工业产品设计等。
优点：基础学习简易，方便使用灵便，设计流程简单明了，工作效能较高，电路原理图与PCB的交互操作性好
不够：行为主体设计方案自然环境PADS-Layout与走线专用工具PADS-Router是2个单独页面，应用情况下必须经常转换，处理速度并不是非常好。此外，针对繁杂设计方案标准适用并不是很健全，一些繁杂的设计方案标准没有办法用基本的基本功能设定来迅速完成。
4、ADS
ADS（Advanced Design System）是一款功能齐全的模拟仿真分析工具，做快速设计方案与模拟仿真的必不可少。其主要用途十分普遍，例如微波射频、微波加热、通讯结构化分析等，在PCB设计行业常见于对快速数据信号的数字功放模拟仿真，可以对快速数据信号安全通道开展定性分析，与此同时还能够开展TDR特性阻抗剖析、插入损耗、回波损耗剖析这些许多运用。
