在电路板上具备战略地位的部位灵便布署转化器的水平也很重要 —— 以大电流量负荷点（POL）控制模块为例子，处在相邻负荷的最佳位置可减少关断损耗并改进负荷瞬态特性。
请仔细观看图2中外观设计缩微的降血压型转化器的输出级合理布局。做为一个内嵌式POL控制模块实施意见，它采取了一个全瓷器电力电容器设计方案、一个高效率屏蔽掉式电感、多个竖直层叠的氢氧化物半导体材料场效晶体三极管（MOSFET）、一个工作电压方式控制板及其一个具备2蛊司覆铜的六层pcb。
图2：25A同歩降血压型转化器pcb合理布局和实施意见
本设计方案的关键标准是完成高功率和低材料清单（BOM）成本费。它一共占有的pcb总面积为2.2cm2（0.34in2），每企业总面积造成的合理电流强度为11.3A/cm2（75A/in2）。3.3V导出时每部门容积的功率为57W/in2（930W/in3）。
为做到高功率，通常的作法是提升电源开关工作频率。比较之下，您可使用具备战略地位的部件挑选来完成微型化，与此同时维持300kHz的较低电源开关工作频率，致力于降低MOSFET开关损耗和电感器器磁心耗损等与工作频率成百分比的损害。表1列举了本设计方案的基本上部件。

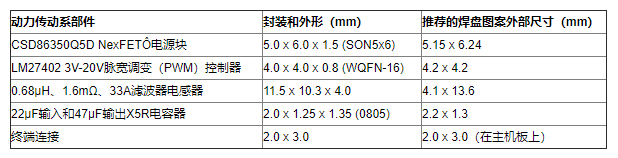

表1：POL控制模块部件、封装形式尺寸和强烈推荐的焊层规格
密度高的pcb设计方案的目标群体
显而易见，pcb是一个设计方案中的关键（有时候是最贵的）部件。为密度高的dcdc转化器精心策划并用心执行的pcb合理布局的目标群体取决于：
在室内空间受到限制型设计方案（减缩的解决方法容积和团块总面积）中完成大量的作用。
减少电源开关环城路的生存电感器，有利于：
降低输出功率MOSFET工作电压内应力（开关节点工作电压顶峰）和长鸣。
减少开关损耗。
降低干扰信号（EMI）、电磁场藕合和导出噪音数据信号。
附加的容限可保证在键入轨瞬态工作电压影响中安然无事（特别是宽VIN范畴的运用里）。
提升稳定性和盈余管理（减少部件溫度）。
根据缩小pcb、降低过滤部件并除去油压缓冲器来节约成本。
不同寻常的设计方案可给予核心竞争力、获得顾客关心并增加利润。
公平公正地说，pcb合理布局可决策一个电源开关功率转换器最后完成的特性。自然，无须花无数钟头为EMI、噪音、信号完整性及其与较弱合理布局有关的其他问题开展调节，这会让设计方案师觉得十分高兴。
