PCB电路板电镀表面凹陷问题怎么解决？

遭受贸易战协义未知、中国经济发展减温、法俄政冶纷杂等大环境危害，及其手机上等终端设备销售市场发展放缓等原因危害，中国台湾线路板研究会(TPCA)预计，2019年台商海峡两岸PCB产量将较上年发展1.5%上下，产量预计达台币6611亿人民币。

伴随着PCB线路板路线制做精细化管理水平的提升，路线制做中的开短路故障问题变成危害良品率的主要要素，通常针对路线达标率的改进行为会充分考虑湿膜粘合力，曝出动能等要素，从全部系统制作的方面而言，电镀工艺后表面自身的平面度是危害路线合格率的一个压根和同时的缘故。

针对选用竖直持续电镀工艺的填填料，表面凹痕是关键问题点，在图型地区的凹痕非常大层度上面造成路线的开空缺，如去油欠佳凹痕尺寸在50um左右起伏。针对4mil的路线危害并不大，但针对3mil线路的干扰会呈现出去。该状况如今愈来愈造成各PCB厂的高度重视。因而，文中从改进电镀工艺表层凹痕缺点考虑，以提升路线制做达标率为侧重点，根据对竖直持续电镀工艺步骤的方法改进，处理表面凹痕对路线制造的不良影响。

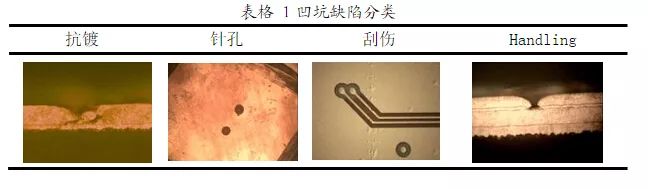

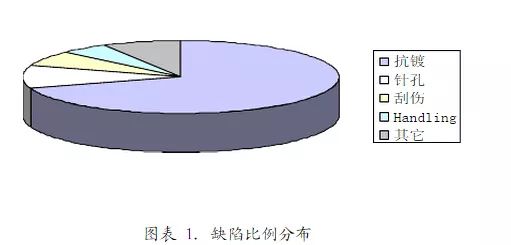

导致PCB电源电路板表面凹痕的因素有很多，如表面抗镀，针眼，划伤等，根据对缺点的收集归类，如报表1和数据图表1，能够看见不一样凹痕缺点的占比遍布。

PCB线路板电镀工艺

依据以上的缺点占比剖析，抗镀是导致凹痕的首要缘故。早期改进主要是对于表层有显著脏物进行的，但仍有较为高的凹痕占比，进一步剖析觉得当今造成表面抗镀的最很有可能要素是保护前表面的有机化学成分环境污染，包含外部引进的植物油脂（例如手指头印引进的）、矿物质植物油脂（例如导电性油），还包括前道加工工艺引进的吸咐在表面的有机化学成分，而且这种有机化学成分对路线的空缺断开奉献很有可能更隐敝、更高一些。最很有可能来源于是PTH工艺流程的化工品参杂在有机化学铜中间无法除去。

PTH化铜槽药液中包括络合剂（EDTA）、增稠剂（吡啶）等成分。这种成分都和碘离子有较为强的相互作用力，吸咐在表面后除去较为难，仅有在偏碱自然环境下能有较为高的溶解度。

即然没法防止PCB线路板表面有机化学物质的造成，那麼大家就必须在后工艺流程解决上去减少有机化学物质的成分。也从而拥有在电镀工艺前入选了偏碱除污剂的念头。

1.偏碱去油的引进

通常在电镀前处理基本上都应用酸碱性去油管理体系，由于电镀工艺药液均为酸碱性管理体系，非常少有些人应用偏碱去油。可是根据剖析得知，与VCP电镀前处理的酸碱性除污剂对比，偏碱去油除污工作能力更强，对PTH化工品残余与在pcb线路板搬用全过程中脏污的油渍除去工作能力更强，且VCP线在去油后边有开水洗和酸浸，那样彻底可以确保偏碱去油在进到电镀工艺槽液前可以彻底清理整洁，不容易环境污染槽液，此外偏碱去油相对性于酸碱性去油不容易对PTH有机化学沉铜浸蚀更强的确保有机化学沉铜的详细，因此挑选偏碱去油。

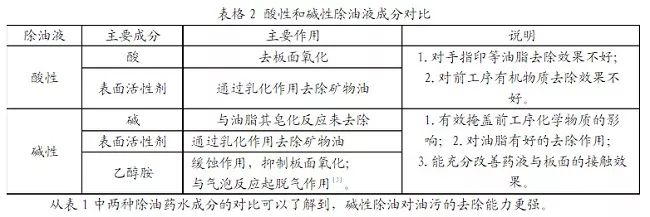

二者成份和效果的比照一下表:

2.实验检测

2.1实验步骤设计方案

…→下板→减压蒸馏→偏碱去油（酸碱性去油）→DI水清洗→酸洗钝化→预镀→DI水清洗→微蚀→DI水清洗→…

2.2实验結果

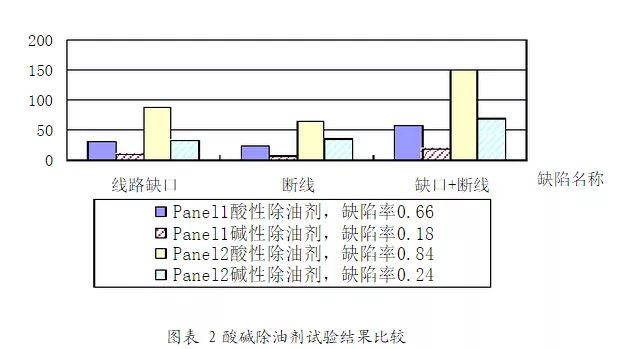

选用两支检测板，Panel1和Panel2各各自用强酸强碱去油方法开展前解决后查验其路线制造的合格率，获得数据图表2中的結果。

Panel1和Panel2的路线难度系数不一样，因而二者的缺点总数有显著区别。

从数据图表2一样的数据信息上看，应用偏碱去油后，断开空缺缺点大大提高，对比酸碱性去油，偏碱去油能合理将缺陷率降低70％以上。

除此之外，实验还比照了去油浓度值5％与7.5％情况下解决的表面路线制做缺陷率，各自为45％和35％，发觉除液压油浓度值高对缺点的降低有改进。

3．生产制造运用

在一条竖直持续电镀工艺网上试应用偏碱去油替代原先的酸碱性去油，与此同时统计分析了6月份至12月一款线上生产制造电源电路板2个层级的路线空缺断开缺陷率。

从数据图表3和数据图表4的缺陷率趋势分析能够看见自8月份逐渐偏碱去油前解决后，该型号规格PCB线路板的空缺断开缺陷率有显著的降低。

因为VCP1＃线拆换前解决药液对改进断开、空缺获得的取得成功，因而，将偏碱除污剂运用并营销推广至全部竖直持续电镀工艺线前解决上。

4.结果

电镀工艺后表面的凹痕可能立即造成后工艺流程路线制造的断开空缺，而抗镀是导致凹痕的首要缘故，根据剖析，前工艺流程中表面会吸咐植物油脂等有机化学成分，而这种有机化学残渣在原来酸碱性除污剂中没法消除，导致表面的抗镀。应用偏碱除污剂则可以合理地融解表面有机化学成分。

试验证实，对比酸碱性去油，选用偏碱除污剂可以将路线缺陷率降低70%以上，将该前解决方式营销推广到生产流水线后，根据SPC监管，发觉路线制做缺点在前解决方式更改后有显著下降趋势。现阶段早已在各个竖直持续电镀工艺线营销推广应用偏碱去油。后面还将再次监管偏碱去油后的路线制做实际效果，这一改进性措施坚信是平稳提升路线制做愈来愈细致的PCB线路板良品率的一条路径。
