| PCB固层脏东西，有多恐怖
某车载视频三维成像系统软件，通过约1年的使用时间后发生视频流导出常见故障，可能会导致的显示屏上无图象表明。
1 环境
通过对短视频应用系统逐渐清查发觉，该车载应用的PCBA板上一个埋孔电阻值不稳定。去除该埋孔管口的阻焊后，运用立体显微镜可观查到此处孔环存有显著翘起来。
2 切成片剖析
2.1 无效状况确定

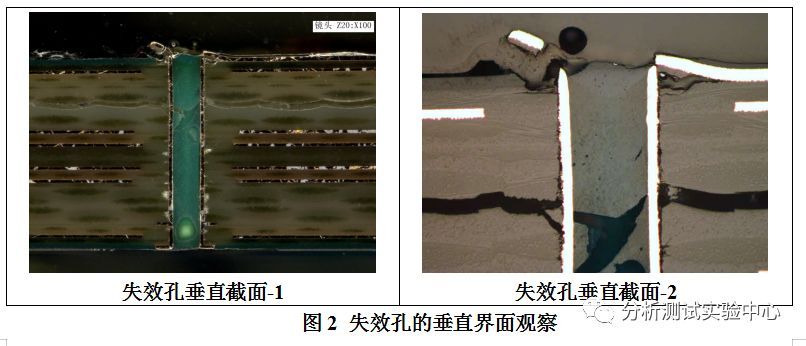

将无效的埋孔从试品上割下并制做成竖直切成片，碾磨至无效埋孔（A孔）的正中间，应用显微镜观察其竖直横截面，結果如下图2所显示：
如下图2所显示，欠佳孔的孔环早已比较严重起翘；在孔环与路线相接的一侧，能够看见表面层的铜层与路线在管口处已显著断裂。在PCB板的內部，埋孔周边发生了显著的分层次显状况，融合该板的层叠构造与金相切成片观查可以分辨分层次关键产生L3层与L4层正中间的二张PP片中间。PCB的分层次造成孔环翘起来，及其表面层铜层与路线中间发生裂痕，进而导致电阻值不稳定的状况。
2.2 分层次起爆点确定
针对PCB分层次问题，第一步是要确定起爆点。应用全自动取样品从分层次部位取1个15*15mm的样照，应用物理学方法将该样照沿分层次页面剥掉，結果如下图3所显示：
如下图3所显示，出泡部位的两边页面上均存有焦淡黄色脏东西，而分层次则产生二张PP片中间，从而可推断脏东西在PCB层抑制程的预叠全过程中便已爆出到PP上面。
3 脏东西来源于清查
3.1 脏东西的表层外部经济外貌与元素组成剖析
应用SEM&EDS对试品分层次页面上的脏东西开展外部经济外貌观查与元素分析，結果如下图4所显示：
由图中4得知，脏东西关键由大小匀称的“纤维”细条构成，而且从成份相上看来，其与玻璃纤维纱显著不一样。脏东西外层的关键带有C、O、Cu、S、Br等原素。
3.2 脏东西来源于认证
在PCB层抑制程的预叠全过程中，外部经济上为纤维的原材料关键为包装纸、白报纸等，因而推论该脏东西很有可能为白报纸或包装纸，将包装纸和白报纸的表层外部经济外貌和构成原素做数据分析，結果如下图5所显示：
从图5得知，相对性于白报纸来讲，包装纸表层的化学纤维大小更加匀称，并且填充料成分较少。包装纸关键包括C、O、S、Cu、Ca等原素，与欠佳板分层次页面的脏东西具备类似的外貌和元素组成；而白报纸关键包括C、O、Si、S、Cu、Ca等原素。因而，推论欠佳板內部的脏东西为包装纸。
4 剖析结果
PCB内逐层压脏物是造成其分层次的首要缘故，分层次后板材大幅度胀大使孔环遭受向外的内应力功效而产生翘起来和弯曲，导致无效孔两边的阻值不稳定乃至是引路等状况，造成视频系统作用无效。
