如何快速识别PCB设计文件对应的软件版本

今日一好朋友发过份PCB设计文档帮我，文件后缀是.brd，用Allegro软件打不开，我朋友用的是Allegro 16.6，认为文档是用Allegro 17.2设计方案的，要我帮他确定下。

我Allegro 17.2打开文件仍然提醒出错，显著并不是Allegro的制定文档了，想起 .brd 后缀名格式文件的也有Eagle，用Eagle 很圆满的就打开了。

现阶段业界常见的PCB设计APP或是蛮多的，老wu这儿大约罗列一下现阶段中国较为盛行的PCB设计APP软件名称和其相匹配的设计方案文件后缀名。

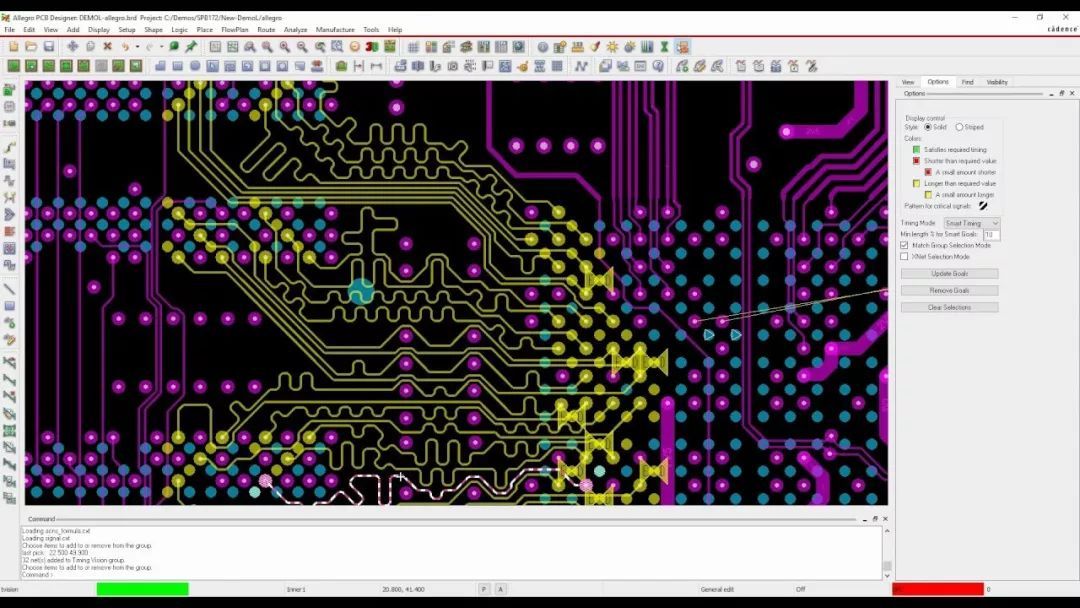

Allegro

文件后缀为.brd

Allegro是Cadence公司集团旗下的PCB版图设计专用工具，Cadence是现如今处于领先水平的电子产品设计自动化技术（EDA）与半导体材料专利权（IP）经销商。给予了开展SoC开发设计的一系列软件工具，自然也有IC封装和PCB版图设计专用工具，可完成详细的线路板和分系统设计方案。

Cadence更为储存器、通讯协议、仿真模拟/混和数据信号部件及专用型CPU给予了愈来愈多的设计方案IP与认证IP的组成。为了更好地达到系统软件级的设计方案要求，Cadence还带来了一整套详细的软/硬件配置协作软件开发平台。简单点来说，Cadence 给予了一条龙的配套设施专用工具和服务项目。

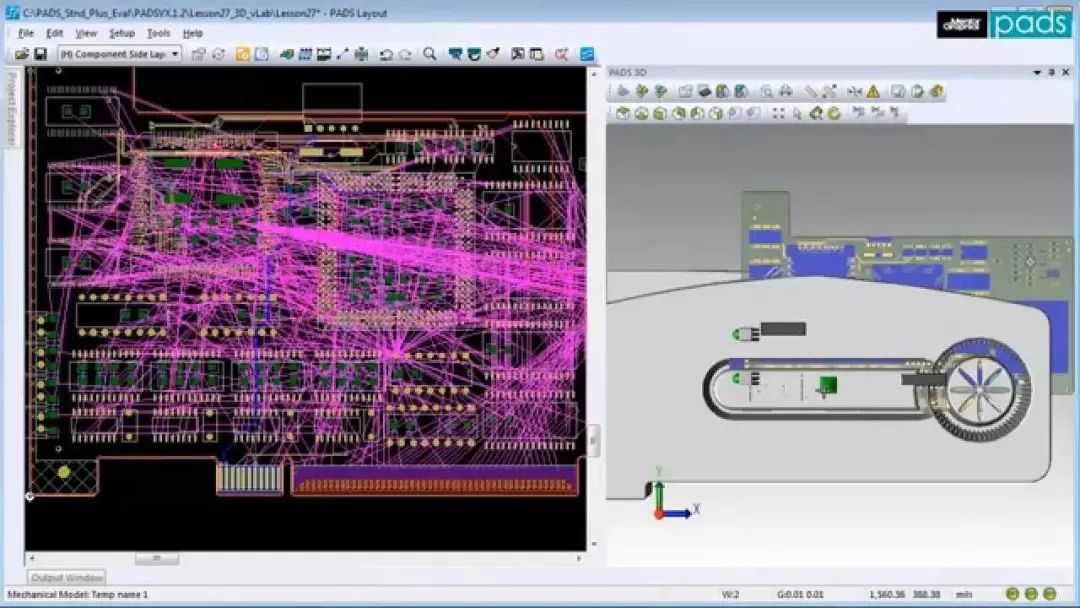

PADS

文件后缀为.pcb

PADS 是Mentor企业主打产品的PCB版图设计专用工具，PADS给予了形象化且简易实用的电路原理图和 Layout 设计方案自然环境。Mentor Graphics 也是电子产品设计自动化控制的领导干部生产商，给予详细的电脑软件和硬件开发解决方法，让顾客能在短期内，以最少的成本费，在市場上发布功能齐全的电子设备。

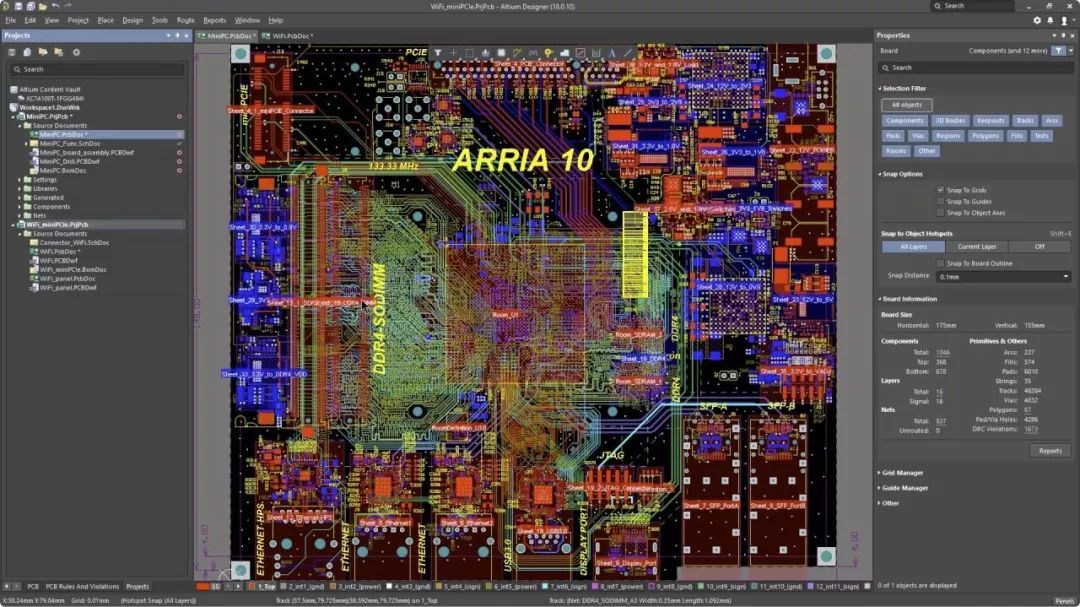

Altium Designer

文件后缀为.pcbdoc

Altium Designer 是原ProtelAPP房地产商Altium企业推行的一体化的电子产品开发系统软件，关键运作在Windows电脑操作系统。这套APP根据把电路原理图设计方案、电路设计、PCB制作编缉、拓扑结构逻辑性全自动走线、信号完整性剖析和设计输出等技术应用的极致结合，为设计师供应了全新升级的设计方案解决方法，使设计师可以随意开展设计方案，娴熟应用这一APP使电路原理的品质和高效率进一步提高。

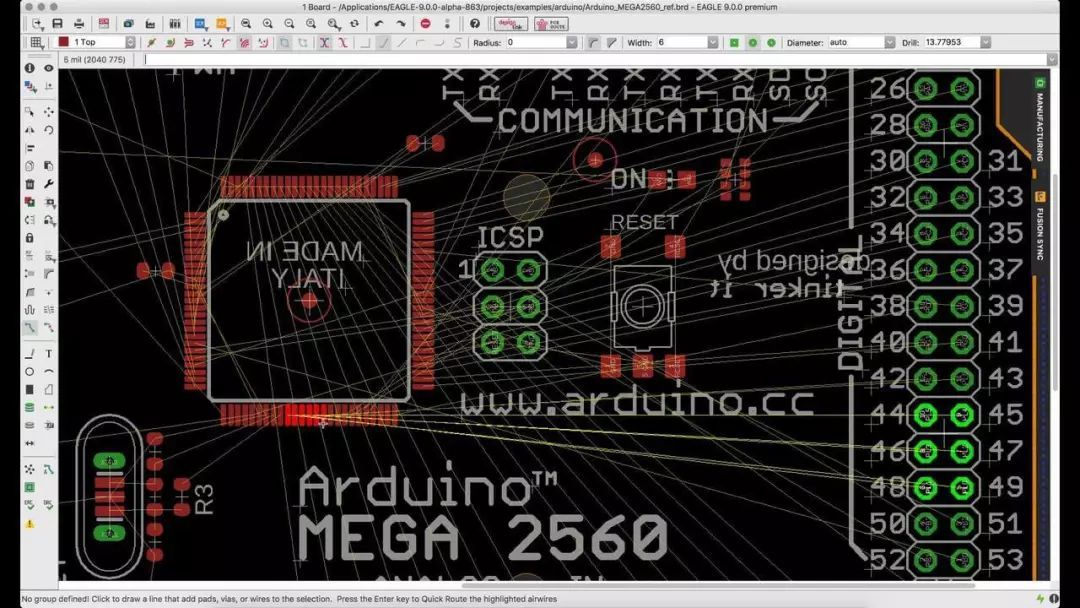

Eagle

文件后缀为.brd

CadSoft EAGLE是一款技术专业的印刷线路板(PCB)制图软件，成本低、有利于应用、功能齐全。始于法国，在欧洲地区和美国市场有很多客户，尤其是许多海外创业者共享的开源硬件基本上全是 EAGLE 文件格式。

老wu详细介绍的以上几种是市场份额较为高的也是平常常常碰到的格式文件了，大部分许多PCB参照设计方案要不是allegro要不是pads，随后Eagle便是海外的开源硬件参照。

别的

自然，也有许多PCB设计专用工具，例如Mentor的Xpedition，也有zuken、Protel 99SE、P-CAD这些

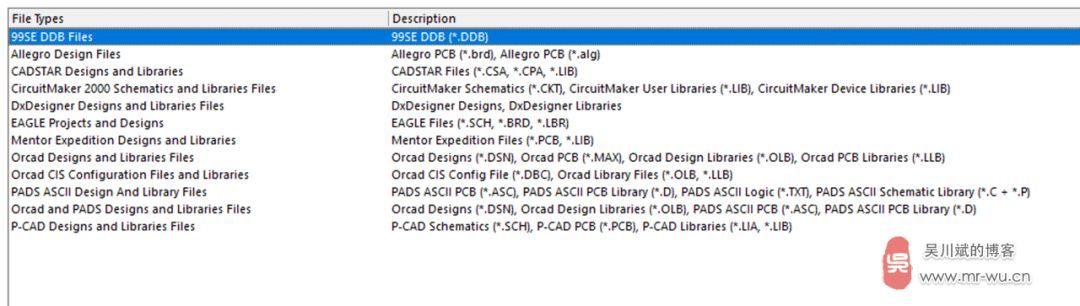

老wu发觉，AD是对导进第三人设计方案文档适用最好是的，这儿提取下AD导进系统对第三方制图软件以及相匹配的文件后缀的表明。

自然，因为PCB设计APP太多了，文件后缀文件格式免不了有同名的的，例如allegro与Eagle的pcb设计方案文档全是.brd后缀名，pads 和protel、CADSTART的layout文档全是.pcb末尾，那样人们就不可以简便的根据文件后缀名来分辨相匹配的pcb制图软件啦。

老wu给各位详细介绍个方式来更快的鉴别出文档相匹配的PCB设计APP而无需在APP里开启。

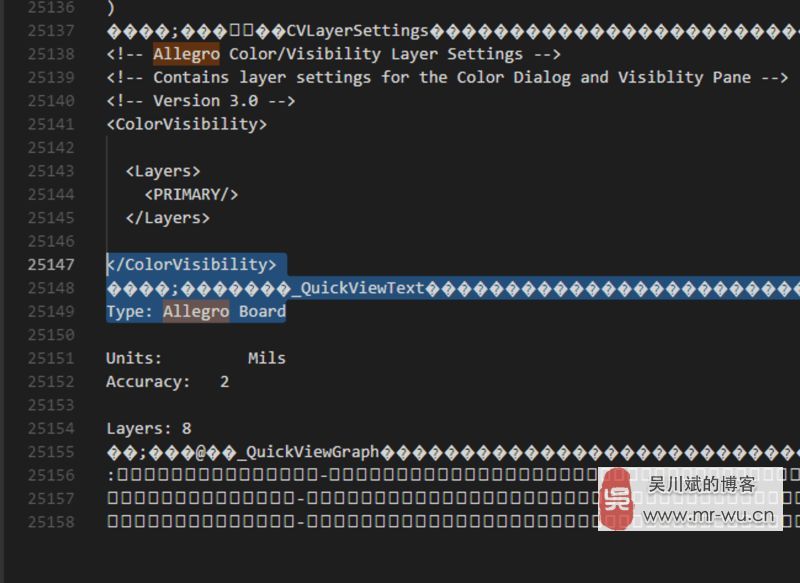

用文本文档或是visual studio code 那样的文本编辑专用工具开启相匹配的制定文档，你能见到一些错码，由于是二进制文件，无法识别，但在这里堆错码中，又会表明一些英文字符信息内容，这种信息内容里通常就包括了相匹配的制图软件和版本信息。

举例说明，例如.brd文档，大家不知道是allegro的或是Eagle的，大家就用文本文档开启它，随后搜索关键词“allegro”或是“Eagle”，就有答案了。

版权声明：文中经吴川斌（www.mr-wu.cn）受权公布。
