手工制作电路板的方法

你对一款电子器件电源电路有兴趣，想开展制做，而用以联接电源电路，固定不动元器件的线路板，可选购市面上的多孔结构线路板，也可自做。下边详细介绍几类手工制做线路板的方式。

一、手描法

1、依照常用电子器件引脚的间隔，根据电路设计图，画出布1：1的走线图。

2、将附铜钱（可网上购物）截成所须要的尺寸，用洗洁净或洗清洁将附铜面解决整洁。若有空气氧化处，还要用特细的打磨砂纸打磨抛光掉。

3、把画好的布线图，用复写纸画到线路板的附铜面。

4、用细细的的软笔，将调合漆描在附铜钱上所划的线框上。点焊处，用火柴头沾有漆点一下，就可以产生焊层。

5、待漆料彻底做了之后，用水果刀整修线框，使之尽可能直一些，沒有毛边。

6、将小块的三氯化铁（化工厂漆料店有销售）用开水稀释液，温度在40度上下，倒进一抗腐蚀的容器，把漆料早已当然干躁的线路板放进在其中，拿手轻轻地摇晃，以加速浸蚀速率。等沒有线框的裸铜一部分被彻底浸蚀掉后，自来水清洗整洁。

7、用天那水把线路板线框上的漆料清洗掉，随后用直徑0.6～1mm以内的麻花钻在焊层处开洞。

8、给搞好的木板涂上松脂乙醇助焊膏。

下面的图是小编用此技术制做的一块【时间控制器】线路板。

二、刀刻法

画布线图、对附铜钱基材的解决，将布线图画到附铜钱上的流程与以上手描法的1、2、3同样。

随后，将黏性好的幅宽透明胶布，贴在巳画好布线图的附铜钱上。以医用镊子、直尺相互配合，用水果刀刻，揭下胶布的没用一部分，留有的胶布线框，产生了防护层。要确定留有的线框与附铜钱粘附牢固，随后开展浸蚀、开洞、涂助焊膏，具体步骤与手描法同样。

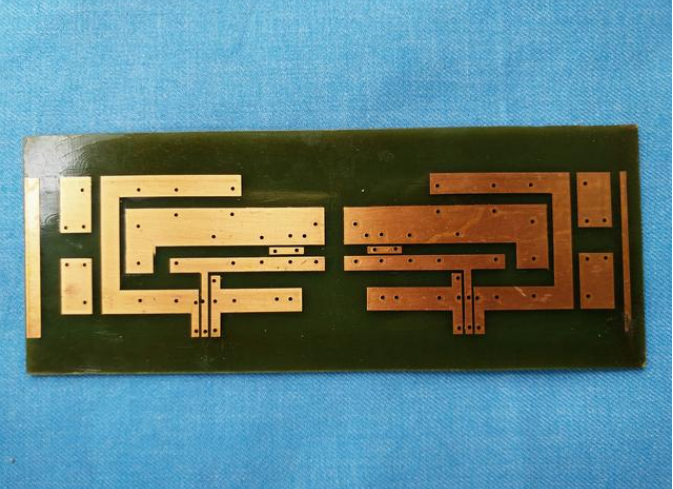

下面的图，是小编为此方式制做的一块【四路可调直流电可调稳压电源】的线路板。

三、预切符法

在一些电子器件器材店，也可在网络上，能购买到一种事先切完的，带黏性的，具备各种各样直徑的焊层，各种各样间距的线框，他们是专业用于制做印刷线路板的。将焊层及其线框，贴在清理过，画有布线图的电路板上，产生防护层。浸蚀时，没贴线框的部位会被锈蚀掉。开洞涂助焊膏方式同前述。

此法纪出的线路板品质很高，能贴近或做到技术专业水平。

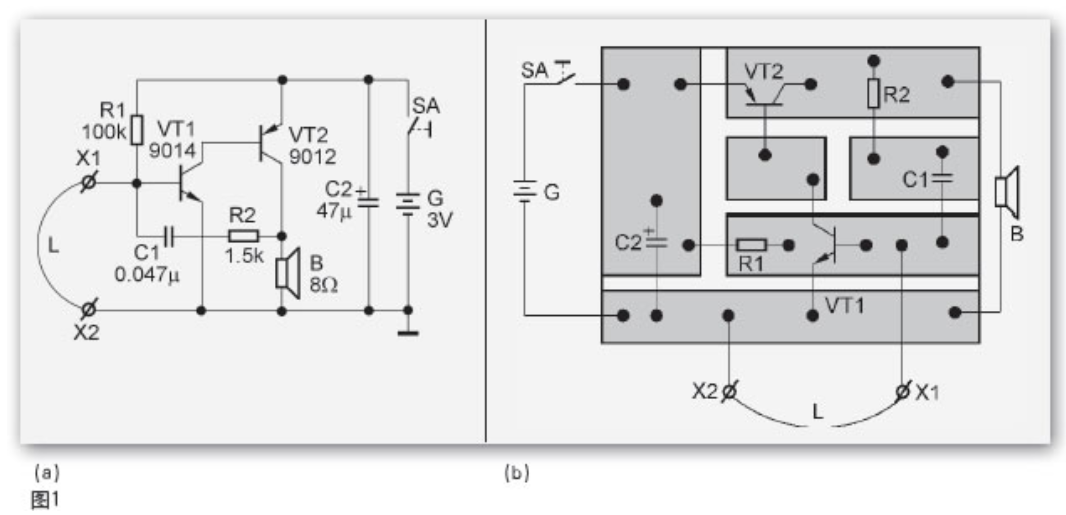

下边大家以象1所显示的“断开式防盗报警器”的印刷电 路板接线方法为例子，详细介绍用刀刻法制做 pcb电路板的整个过程。

在详细介绍刀刻法制做pcb电路板以前，必须向阅读者讲明白pcb电路板接线方法是什么原因？pcb电路板接线方法又叫线路板安裝图，它是依据电子器件在电路板上安裝的具体部位制作 的，依照这一图可以快速寻找某元器件 件在pcb电路板上的具体地址，它为 制做安裝和检修给予了根据。印刷电 路板接线方法事实上是原理图和印刷电 路板图的“二合一”图（参照图1所 示），阅读者依照此图可以制造出合乎 规定的pcb电路板来，随后按图恰当 电焊焊接电子器件和电缆线，最终作出整体。但在pcb电路板接线方法上，一般只标 有电子器件的标记和部位，并不像原理图 中那般标明其数据信息和型号规格，因此在制 作时每每要明确某一电子器件的信息和型号规格时，还必须原理图相互配合才行。 必须强调的是，各种各样期刊杂志（包含 图 1以内）所介紹的pcb电路板布线 图，除开尤其表明外，通常全是铜泊 板房屋朝向阅读者，而电子器件、电缆线等则是 从pcb电路板反面根据管脚（线结） 孔穿上去，并电焊焊接在铜泊板上的。

裁取敷铜钱

敷铜钱的实体外观设计如2所显示。 常见敷铜钱的基材是酚醛树脂纸基材（简 称纸版板）或环氧树脂酚醛树脂玻璃布板， 薄厚有1.0mm、1.5mm、2.0mm、 2.5mm？？多种多样规格型号。基材表层用独特 加工工艺黏合一层薄厚约0.05mm的铜泊。 假如基材一面黏合铜泊，就称之为单层 敷铜钱；假如基材的双面均黏合铜 箔，就称之为两面敷铜钱。酚醛树脂纸基敷 铜钱的表面一般为黑淡黄色和浅黄色， 它的特点是价格低，存在的不足是机 械抗压强度低、耐热特性差、易返潮而 形变。环氧树脂酚醛树脂玻璃布敷铜钱的表面 呈浅黄色，具备不错的清晰度，它的 优势是绝缘特性好，能耐热、 可耐有机化学有机溶剂、不容易返潮形变，还 有不错的机械设备特性，但价钱相对性要 贵一些。业余组电子制作选用价钱便 宜的酚醛树脂纸基敷铜钱就可以达到大部分 分规定，但有一些高频率、超高频电源电路 的设计则应挑选应用环氧树脂酚醛树脂夹层玻璃 布敷铜钱。

用刀刻法制做pcb电路板时， 因为总面积相对比较小，因此一般选用厚 度1mm的单层敷铜钱就可以符合要求。乃至加工厂大规模生产印制电路 板时所形成的边角余料，全是大家理想化 的选材。图1的pcb电路板具体规格是 30mm×20mm，可依照图3所显示，先 用钢板尺、签字笔在单层敷铜钱的铜泊 面画出30mm×20mm裁取线，再拿手 钢丝锯沿划线的两侧锯得常用单层敷铜 板，最终用水砂纸（或砂纸）将敷铜 板的边沿打磨抛光竖直光洁。留意：画裁 取线时最好是紧贴敷铜钱的一个斜角， 那样只必须画两根裁取平行线就可以；锯 敷铜钱时不必沿划线走锯，不然锯取 的敷铜钱经打磨砂纸打磨抛光后规格便会低于 规定很多。

刀刻敷铜钱

刻制公章pcb电路板常用的专用工具是： 雕刻刀、钢板尺和斜口钳（用直头手术治疗 钳实际效果更好），刻制公章步骤如下图4所显示， 可分成画除箔线、刻透除箔线、剥去 除箔条等三大流程来进行。 针对残余的铜泊 ， 可以用雕刻刀铲 除。针对伤口存有的毛边和铜泊上的 金属氧化物等，可以用水砂纸（或砂纸）打 磨至明亮。

打孔

刻好的pcb电路板 ， 在业余组条 件下可将电子器件立即焊在有铜泊的一 面，那样可省掉在pcb电路板上钻元 元器件安裝孔的不便，并且可以很形象化 地对比着pcb电路板接线方法电焊焊接元器件 件，不容易错误，这针对简洁的电源电路尤 为可用。可是大部分制做或是规定给 pcb电路板钻出来电子器件安裝孔。 打孔前，先用钉子在必须打孔的 铜泊扎穿出一个凹坑，那样打孔时钻 头才不容易滚动。如嫌用钉子扎凹坑吃 力，可以用尖口冲子（或钉子）在点焊 处冲凹坑，实际效果是一样的。打孔时， 依照图5所显示，麻花钻要指向铜泊上的凹 痕，麻花钻要和线路板竖直，并合理地 施压。 打孔时还需要留意，装插一般中小型 电子器件接脚的直径应是0.8～1mm， 稍大电子器件接脚和电缆线的直径应是 l.2～l.5mm，装固定不动螺钉的直径一般是 3mm，应依据电子器件管脚的具体大小 等选用适宜的麻花钻。要是没有适度大 小的麻花钻，可先钻一个小圆孔，再用斜 口水果刀把它适度扩张就可以了；针对某些 更高的孔，可以用尖口小钢锉或圆锉来 进一步生产加工。

刷涂“天那水”

钻完孔的pcb电路板，依照图6所 示，用细沙皮轻轻地打磨抛光（或用粗橡皮擦 擦掉）铜泊表层的废弃物和反应层后，

还必须用小软毛刷在铜泊面匀称地刷涂 上一层自身配置的松脂酒精溶液（俗 称“天那水”），待吹干之后，即可 做好了。刷涂松脂酒精溶液的目地 是：既维护铜泊不被氧化，又有利于焊 接，可以说一举两得。

松脂酒精溶液是一种具备抗氧 化、助电焊焊接双向作用的有机溶剂。松脂酒 精溶液的配制方式是：在一个密闭性 优良的夹层玻璃瓶子里盛上多半瓶95%的乙醇，随后按3份乙醇加1份松脂的比 例放入碾成粉状的松脂，并且用小螺 丝刀（或小棍子）拌和，待松脂彻底 融解在乙醇中便可做成。松脂和乙醇的占比规定并不是十分严苛，可依据自身的 状况灵便配备。松脂加得少，漫流性 要好点；松脂加得多，助焊实际效果要好 些。这类松脂饱和溶液涂在铜泊上，在其中的乙醇迅速地挥发掉，松脂在铜泊表 面产生一层塑料薄膜，可使铜泊面自始至终保 持明亮如新口，避免空气氧化。在电焊时， 松脂还具有助焊膏的功效，促使铜泊非常容易上锡。松脂酒精溶液储放日 久，因为乙醇的蒸发，饱和溶液会变稠， 这时可以加上些酒精稀释。

顺带强调，这类自做的松脂乙醇 饱和溶液，可做为液体助焊剂涂在刮掉废弃物和氧化亚铜的电子器件管脚等焊接件上，以 有利于电焊焊接。
