基础知识分享：教你快速认识SMT电子元器件

SMT电子元件是构成电子设备的基本，电子元件是电子元器件和电子元器件的统称。文中将向各位详细介绍一些SMT电子元件基本知识。

SMT普遍的电子元器件有：电阻器、电容器、排阻、排容、电感器、二极管、三极管、IC 脚座、熔断丝。

普遍SMT正负极元器件识别方式

正负极元器件在全部PCBA生产过程中必须需注意，由于专一性的元器件不正确会造成大批量性安全事故和一整块PCBA板的无效，因而工程项目及生产制造工作人员掌握SMT正负极元器件极其重要。

一、正负极界定

正负极就是指电子器件的正负或第一管脚与PCB（印刷线路板）上的正负或第一管脚在同一个方位，假如电子器件与PCB上的方位不配对时，称之为反方向欠佳。

二、正负极鉴别方法

1、内置式电阻器（Resistor）无正负极

2、电容器（Capacitor）

2.1 陶瓷电容无正负极

2.2 贴片电解电容有正负极。PCB板和元器件正级标识：1）打印色带标识；2）“ ”号标识；3）倾斜角标识。

2.3 电解电容器有正负极。零件标识：打印色带意味着负；PCB板标识：打印色带或“ ”号意味着正级。

3、电感器（Inductor）

3.1 内置式电磁线圈等2个焊端封装形式无正负极规定

3.2 多管脚电感器类有正负极规定。零件标识：小圆点/“1”意味着正负极点；PCB板标识：小圆点/圆形/“*”号意味着正负极点。

4、发光二极管（Light Emitting Diode）

4.1 SMT表贴LED有正负极。零件负级标识：翠绿色为负级；PCB负级标识：1）竖杠意味着，2）打印色带意味着，3）丝印油墨斜角意味着；4）丝印油墨“匚”框意味着。

5、二极管（Diode）

5.1 SMT表贴两边式二极管有正负极。零件负级标识：1）打印色带，2）凹形槽，3）色调标识（玻璃体）；PCB负级标识：1）竖杠标识，2）打印色带标识，3）丝印油墨斜角标识，4）“匚”框标识

6、电子器件（Integrated Circuit）

6.1 SOIC种类封装形式有正负极。正负极标识：1）打印色带，2）标记，3）凹槽、凹形槽，4）圆弧

6.2 SOP或QFP种类封装形式有正负极。正负极标识：1）凹槽/凹形槽标识，2）在其中一个点与其他两/三个点的（尺寸/样子）不一样。

6.3 QFN种类封装形式有正负极。正负极标识：1）一个点与其他两个点（尺寸/样子）不一样，2）圆弧标识，3）标记标识（横杠/“ ”号/小圆点）。

7、栅格数据排序球型脚集成ic（Ball Grid Array）

7.1零件正负极：凹槽/凹形槽标识/小圆点/圆形标识；PCB板正负极：圆形/小圆点/英文字母“1或A”/倾斜角标识。零件正负极点相匹配PCB上正负极点。

SMT电阻器鉴别方法

色环电阻的色调一般有棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银共12种色，在其中前十种颜色代表的是1~9（黑意味着0），黄金白银各自意味着二种偏差（正负极5%和正负极10%）

一切正常在出厂的电阻器上面有四条色盘，在其中前两根颜色代表的是纯数据，比如橙黑就意味着数据30（不是说电阻器为30欧），第三条色盘意味着0的数量，比如第三天色盘为鲜红色就意味着数据30后边有两个0，此电阻器的电阻值就为30 00欧（3k欧）

最终一条色盘色调非金即银，比如，最终一条色盘为银白色，就意味着改电阻器的电阻值在3000欧的正负极10%中间彷徨（电阻器的真真正正电阻值便是在这个区段以内的任意一个明确的值）

SMT电容器正负极分辨及容积鉴别

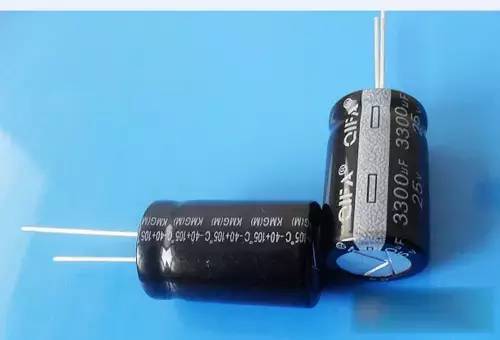

电容器关键分成电解电容器和元片电容器，电解电容器的形态为圆柱形，它的圆面上标着其电容器尺寸，且有正负极之分（长脚为正级，短脚为负级）

而元片电容器就沒有正负极之分，其样子一般为饼形形，上边标着三个数据，在其中第一二位数字意思电容器值，第三位数字意思0的数量，例如233，即意味着电容器数值23 000PF即0.023微法
