PCB板设计制作时有哪些注意事项

我们都知道理做PCB板便是把设计方案好的电路原理图变为一块真心实意的PCB线路板,请别小瞧这一全过程,有很多基本原理上可行的物品在工程项目中却难以解决,或者他人能完成的物品另一些人却完成不上,因而说做一块PCB板不会太难,但要搞好一块PCB板却并不是一件很容易的事儿。

电子光学行业的两个难题取决于高频率数据信号和薄弱数据信号的解决,在这方面PCB制做水准就看起来特别是在关键,一样的基本原理设计方案,一样的电子器件,不一样的人制做出來的PCB就具备不一样的結果,那麼怎么样才能作出一块好的PCB板呢?依据大家过去的工作经验,想就下列几层面谈一谈自身的观点：

一、要确立设计方案总体目标

接纳到一个设计方案,最先要确立其设计方案总体目标,是一般的PCB板、高频率PCB板、小信号分析PCB板或是不仅有高频又有小信号分析的PCB板，如果是一般的PCB板,只需保证合理布局走线有效齐整,机械设备规格准确就可以,若有中负载线和中长线,就需要采取一定的方式完成解决,缓解负荷,中长线要加强推动,关键是避免中长线反射面。 当板上面有超出40MHz的电源线时，就需要对这种电源线开展特别的考虑到，例如电线间串扰等问题。假如工作频率更高一些一些，对走线的时间就会有更严重的限定，依据遍布期望的网络理论，快速电源电路与其说连线间的相互影响是关键性要素，在系统开发时不可以忽视。伴随着门传输速率的提升，在电源线上的抵制可能相对应提升，邻近电源线间的串扰将正相关地提升，通常快速电路设计的能耗和热损耗也都非常大，在做快速PCB时要造成充分的高度重视。

当板上面有毫伏级乃至微伏级的薄弱数据信号时，对这种电源线就要尤其的照顾，小数据信号因为太薄弱，很容易被其他强数据信号的影响，屏蔽掉对策经常是必需的，不然将大幅度降低频率稳定度。以至于有效数据信号被噪音吞没，不可以合理地获取出去。

对木板的调测也需要在设计进行考虑到，测试用例的物理学部位，测试用例的防护等要素不能忽视，由于有一些小表现和低频数据信号是无法立即把摄像头再加上去开展精确测量的。

除此之外还需要考虑到别的一些有关要素，如木板叠加层数，选用电子器件的封装形式外观设计，木板的冲击韧性等。在做PCB木板前，要做到对该设计方案的设计方案总体目标心里有数。

二、掌握常用电子器件的作用对合理布局走线的规定

我们知道，有一些独特电子器件在合理布局走线时有独特的规定，例如LOTI和APH常用的仿真模拟信号增强器，仿真模拟信号增强器对开关电源规定要稳定、谐波失真小。仿真模拟小数据信号一部分要尽可能避开电力电子器件。在OTI板上，小数据信号放绝大多数还专业加有抗干扰磁环，把杂散的干扰信号给屏蔽。NTOI板上放的GLINK集成ic选用的是ECL加工工艺，功能损耗大发烫强大，对排热问题务必在合理布局时就需要开展独特考虑到，若选用当然排热，就需要把GLINK集成ic放到室内通风较为顺利的地区，并且散出去的发热量还不可以对其他集成ic组成大的危害。假如木板上配有音响喇叭或别的功率大的的元器件，有可能对开关电源导致明显的环境污染这一点也应导致充分的高度重视.

三. 电子器件合理布局的考虑到

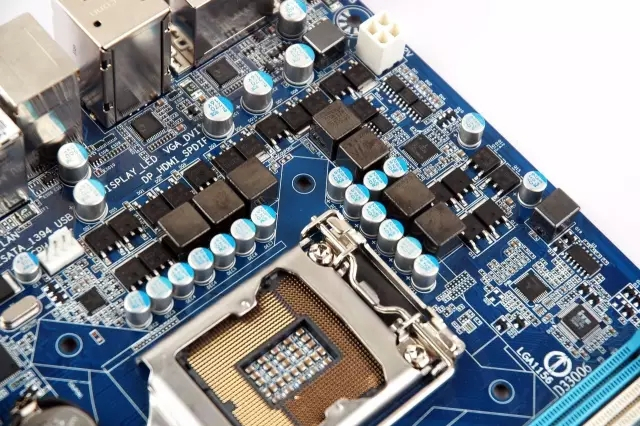

电子器件的合理布局最先要考虑到的一个要素便是电气性能，把连线密切相关的电子器件尽可能放到一起，特别是在对一些高速线，合理布局时就需要使它尽量地短，输出功率数据信号和小4g信号元器件要分离。在达到电源电路特性的条件下，还需要考虑到电子器件放置齐整、美观大方，有利于检测，木板的机械设备规格，电源插座的部位等也需用心考虑到。

快速系统软件中的接地装置和互联网上的传送时间延迟也是在系统开发时第一要考虑到的要素。电源线上的传送時间对总的系统软件速率危害非常大，尤其是对快速的ECL电源电路，尽管电子器件块自身速率很高，但因为在底版上放一般的互联线（每30cm线长约有2ns的延迟时间量）产生时间延迟的提升，可使系统软件速率大幅减少.象移位寄存器，同歩计数这类同歩工作中构件最好是放到同一块软件板上，由于到不一样软件板上的时钟信号的传送时间延迟不相同，很有可能使移位寄存器产主不正确，若不可以放到一块板上，则在同歩是至关重要的地区，从公共性钟表源连到各软件板的钟表线的长短务必相同。

四、对走线的考虑到

伴随着OTNI和星型光纤网的设计方案进行，之后会出现越来越多的100MHz以上的具备快速电源线的木板必须设计方案，这儿将详细介绍高速线的一些基本要素。

同轴电缆

pcb电路板上的一切一条“长”的转录因子都能够视作一种同轴电缆。假如该线的传送时间延迟比数据信号增益值短得多，那麼数据信号升高期内所产主的反射面都将被吞没。不会再展现过冲、反冲力和振铃，对目前大部分的MOS电源电路而言，因为增益值对线传送时间延迟之比大很多，因此布线能长以米计而信号不好失帧。而针对速率迅速的时序逻辑电路，尤其是快速ECL。

电子器件而言，因为边缘速率的变快，如果没有其他对策，布线的长短务必大大缩短，以维持信息的一致性。

有这两种方式能使快速电源电路在相对性长的线上工作而无比较严重的波型失帧，TTL对迅速降低边缘选用肖特基二极管箝位方式，使过动量矩被箝制在比地电位差低一个二极管压降的脉冲信号上，这就降低了后来的反冲力力度，比较慢的升高边沿容许有冲，但它被在脉冲信号“H”情况下电源电路的相对性高的输出阻抗（50～80Ω）所损耗。除此之外，因为脉冲信号“H”情况的抗绕度比较大，使反冲力问题并不十分突显，对HCT系列产品的元器件，若选用肖特基二极管箝位和串联电阻线接方式紧密结合，其改进的实际效果可能更为显著。

当沿电源线有扇出时，在较高的位速度和迅速的边缘速度下，以上介紹的TTL整形美容方式看起来有一些不够。由于线中普遍存在着反射面波，他们在低位速度下将趋向生成，进而造成数据信号比较严重失帧和抗干扰性减少。因而，为了更好地处理反射面问题，在ECL系统软件中通常应用此外一种方式：线匹配电阻法。用这类方式 能使反射面遭受操纵，数据信号的一致性获得确保。

严苛他说道，针对有比较慢边缘速率的基本TTL和CMOS元器件而言，同轴电缆并并不是十分必须的.对有较快边缘速率的快速ECL元器件，同轴电缆都不一直必须的。可是当应用同轴电缆时，他们具备能预测分析连线延迟和根据匹配电阻来操纵反射面和振动的优势。

1． 决策是不是选用同轴电缆的基本上要素有下列五个，他们是： （1）系统软件数据信号的沿速度， （2）连线间距 （3）负载负荷(扇出的是多少)， （4）电阻器性负荷（线的线接方法）； （5）容许的反冲力和过充百分数（沟通交流抗绕度的减少水平）。

2．同轴电缆的几类种类

(1) 同轴线和双胶线：他们常常用在系统软件与设备中间的联接。同轴线的特性阻抗通常有50Ω和75Ω，双胶线通常为110Ω。

(2)印制电路板上的微带线：微带线是一根带条状导(电源线)．与地平面图中间用一种电解介质隔离。假如线的薄厚、总宽及其与地平面图中间的间距是可操纵的，则它的特性阻抗也是可以操纵的。微带线的特性阻抗Z0为：

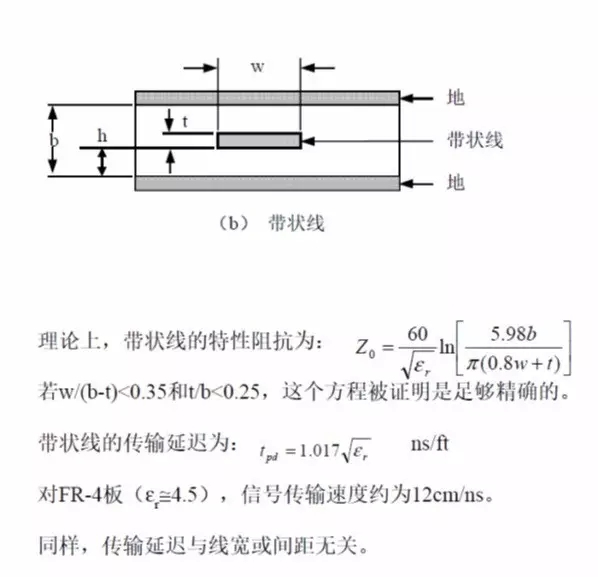

(3)印制电路板中的带状线：带状线是一条放置双层导电性平面图中间的电解介质正中间的铜箔线。假如线的薄厚和总宽、物质的相对介电常数及其双层导电性平面图间的间距是可以控制的，那麼线的特性阻抗也是可以控制的，带状线的阻抗为:

3．线接同轴电缆

在一条线的协调器用一个与线特性阻抗相同的电阻器线接，则称该同轴电缆为并接端布线。它主要是为了更好地得到较好的电气性能，包含推动分布负载而采取的。

有时候为了更好地节约开关电源耗费，对线接的电阻器上再串连一个104电容器产生沟通交流线接电源电路，它能高效地减少直流电耗损。

在控制器和同轴电缆中间串连一个电阻器，而线的终端设备不会再接线接电阻器，这类线接方式称作串联端接。较中长线上的过冲和振铃可以用串联阻尼或串联端接技术性来操纵.串联阻尼是使用一个与推动门导出端串连的小电阻器（一般为10～75Ω）来完成的.这类减振方式合适与特性阻抗来受操纵的线联接用(如底版走线，没地平面图的线路板和大部分绕布线等。

串联端接时串联电阻的值与电源电路（推动门）输出阻抗之和相当于同轴电缆的特性阻抗.串连联端布线存有着只有在终端设备应用集总负荷和传送时间延迟较长的缺陷.可是，这可以根据应用不必要串联端接同轴电缆的方式加以克服。

4．非线接同轴电缆

假如线时间延迟比数据信号增益值短得多，可以在无需串联端接或并接线接的情形下应用同轴电缆，假如一根非端布线的双程延迟时间（数据信号在同轴电缆上来回一次的時间）比差分信号的增益值短，那麼因为非线接所造成的反冲力大概是逻辑摆幅的15％。较大开路线长短类似为：

Lmax＜tr/2tpd式中：tr为增益值tpd为企业线长的传送时间延迟

5．几类线接方法的较为

并接端布线和串联端接线都都各有优势，到底用哪一种，或是二种都用，这需看设计师的兴趣和体系的需要而定。 并接端布线的关键特点是系统软件速度更快和信号在线上传送详细无失帧。中长线上的负荷既不可能危害推动中长线的推动门的传送时间延迟，又不容易影响到它的数据信号边缘速率，但将使数据信号沿该中长线的传送时间延迟扩大。在推动大扇出时，负荷可经支系中短线沿途遍布，而不象串联端接中那般务必把负荷集总线上的终端设备。

串联端接方式使电源电路有推动几个平行面负荷线的工作能力，串联端接线因为负载负荷所造成的时间延迟增加量约比相对应并接端布线的大一倍，而中短线则因负载负荷使边缘速率减慢和推动门时间延迟扩大，可是，串联端接线的串扰比并接端布线的要小，其具体因素是沿串联端接线传输的电磁波力度只是是二分之一的逻辑摆幅，因此开关电流也仅有并接线接的整定值的一半，数据信号动能小肉串扰也就小。

做PCB时是采用单面板或是实木多层板，需看最大输出功率和电控系统的复杂性及其对拼装相对密度的需要来决策。在时钟频率超出200MHZ时尽量采用实木多层板。假如输出功率超出350MHz，最好是采用以聚四氟乙烯做为物质层的pcb电路板，因为它的高频率衰耗要小些，分布电容要小些，传输速率要快些，还因为Z0比较大而省功能损耗，对pcb电路板的布线有如下所示标准规定：

（1）全部平行面电源线中间要做到留出比较大的间距，以减小串扰。如果有两根距离较近的电源线，最好是在两条线中间走一条电线接头，那样可以具有屏蔽掉功效。

（2） 设计方案数据信号同轴电缆时要防止急转弯，防止同轴电缆特性阻抗的基因突变而造成反射面，要尽可能设计方案成具备一定规格的匀称的圆斜线。

（3）印刷线的总宽可依据上述微带线和带状线的特点阻抗计算公式测算，pcb电路板上的微带线的特性阻抗一般在50～120Ω中间。要想要大的特性阻抗，线距务必做得窄小。但细细的的线框又不易制做。综合性多种因素考虑到，一般挑选68Ω上下的特性阻抗值比较合适，由于挑选68Ω的特性阻抗，可以在时间延迟和功能损耗中间达到最好均衡。一条50Ω的同轴电缆将耗费大量的输出功率；比较大的特性阻抗虽然可以使耗费输出功率降低，但会使传送时间延迟憎大。因为负线电容器会导致传送时间延迟的扩大和特性阻抗的减少。但特性阻抗很低的线条单位长度的本征电容器较为大，因此传送时间延迟及特性阻抗受负荷电容器的危害较小。具备适度线接的同轴电缆的一个关键特点是，发枝中短线对线时间延迟应没什么危害。当Z0为50Ω时。发枝中短线的长短务必限定在2．5cm之内．以防发生挺大的振铃。

（4）针对单面板（或六多层板中走四层线）．线路板双面的线要互相垂直，以避免相互之间磁感应产主串扰。

（5）印制电路板上若配有大电流量元器件，如汽车继电器、显示灯、音响喇叭等，他们的接地线最好是要分离独立走，以降低接地线上的噪音，这种大电流量元器件的接地线应连在软件板和侧板上的一个单独的地系统总线上来，并且这种单独的接地线还应当与全部系统的接地址相互连接。

（6）假如板上面有小信号增强器，则变大前的弱电源线要避开强电源线，并且布线要尽量地短，如有可能还需要商业用地线对它进行屏蔽掉。
