随着着3C商品的日新月异及其传统式家用电器的数字电子化，促使印刷线路板的运用范畴更加普遍。包装印刷线路板一般通称为PCB，它是电子工业中的基本零组件，不论是电子手表、手机上、电脑上等3C商品里都会使用此部件，乃至在军工用武器装备、通信设备、太空梭上，都可以看到PCB的踪迹。
PCB很早以前由波兰人PaulEisler于1936年在录音机中首次选用，他以包装印刷电源电路板来替代传统式以电缆线联接电子零件的方法。以后在1943年由英国将该技术在军工用录音机上，伴随着技术性慢慢完善，该创造发明于1948年宣布普及化至商业行为上。在通过一甲子的发展趋势以后，总算确立PCB在电子工业中的关键影响力。
现阶段PCB的类别关键有这两种方法：其一是按照叠加层数，其二是按照其软强度来归类。按照叠加层数来分，则PCB可分成单面铝基板、单面板及实木多层板，一般实木多层板多见4层或6多层板，繁杂的乃至可达到几十层。
1、单层PCB板
该单层印刷线路板仅包含一层板材或板材。 衬底的一端涂敷有金属材料层析，通常是铜，因为它是一个非常好的电导体。 通常，防御性电焊焊接掩膜坐落于铜层的峰上，而且可以将金属丝网镀层增加到顶端以标识板的元器件。

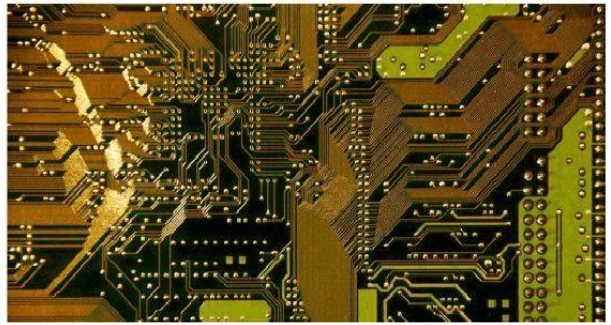

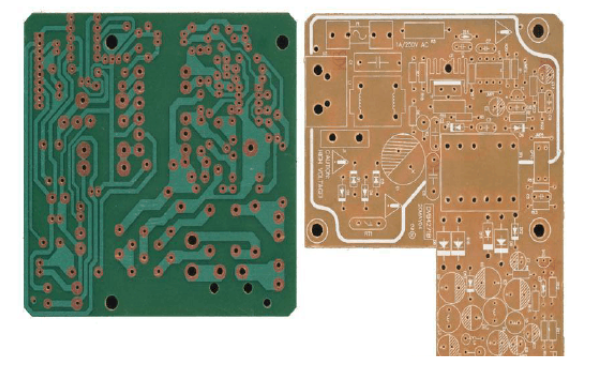

在最主要的PCB上，零件集中化之中一面，输电线则集中化在另一面上。由于输电线只发生之中一面，因此这类PCB称为单面铝基板（Single-sided）。由于单面铝基板在设计方案路线上面有很多严苛的限定（由于仅有一面，走线间不可以交叉式而务必绕独自一人的途径），因此仅有初期的电源电路才应用这种的木板。
该PCB由单一的各种各样电源电路和电子元器件构成 。 这类控制模块合适轻轻松松的电子设备，新手通常最先设计方案和搭建这类类别的线路板。 与其他类型的线路板对比，这种线路板的费用要小于大批量生产。 可是虽然低成本，但鉴于其自身的设计方案限定，非常少应用他们。

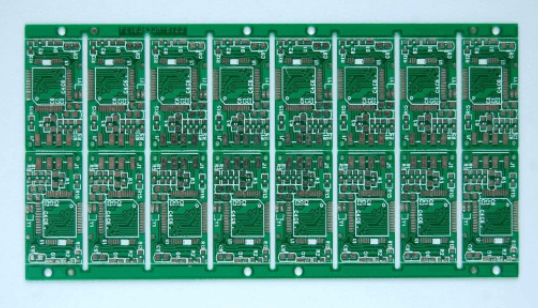

2、两面PCB板
这类类别的PCB比单面铝基板更为了解。 板的基材的双面都包含金属材料腐蚀层，元器件也粘附在两边。 PCB中的孔使单独一个电源电路上的电源电路联接到另一侧的电源电路。
这类线路板的两边都可以走线，但是得用上双面的输电线，务必要在双面间有适度的电源电路联接才行。这类电源电路间的“公路桥梁”称为导孔（via）。导孔是在PCB上，充斥着或涂上金属材料的小孔，它可以与双面的避雷线相互连接。由于单面板的总面积比单面铝基板变大一倍，单面板解决了单面铝基板中由于走线交叠的难题（可以根据孔导通到另一面），它更合适用在比单面铝基板更繁杂的电源电路上。
这种线路板用以根据下列二种技术性之一来联接每侧的电源电路：埋孔和表层贴片技术性。 埋孔技术性可以将中小型电缆线（根据孔）称之为导线，并将每一端电焊焊接到适宜的构件上。
表层贴片技术性与埋孔技术性不一样，不应用电缆线。 在这个地方，很多小铅笔立即电焊焊接在板上。 表层贴片技术性容许很多电源电路在电路板上的较小室内空间内进行，这代表着线路板可以实行大量的作用，通常以比埋孔板更小的总重量和更快的效率开展。

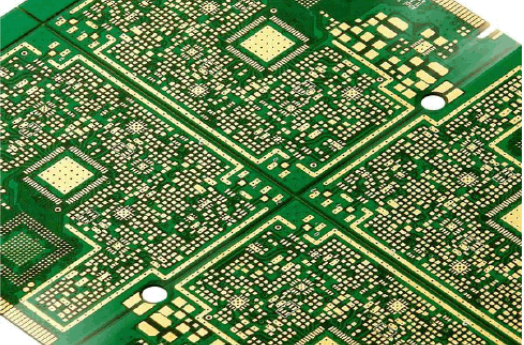

3、双层PCB板
这种PCB根据在两面配备中见到的高层和最底层以外加上附加的层，进一步扩张了PCB设计的硬度和多元性。 伴随着双层印刷线路板配备中多层面的可浏览性，双层PCB使设计方案工作人员可以制做出十分结实和相对高度复合型的设计方案。
为了更好地提升可以走线的总面积，实木多层板用上大量单或两面的走线板。用一块两面作里层、二块单层作表层或二块两面作里层、二块单层作表层的印刷电路板，根据手机定位系统及绝缘层粘接原材料更替在一起且导电性图型按设计规定开展互联的印刷电路板就变成四层、六层印刷线路板了，也称之为双层印刷电路板。木板的高度并不意味着有几层单独的走线层，在特殊情况下能添加空层来控制器厚，通常叠加层数全是双数，而且包括最两侧的双层。绝大多数的主机板全是4到8层的构造，但是技术性上基础理论可以保证近100层的PCB板。大中型的超算大多数应用非常双层的主机板，但是由于这类电子计算机早已可以用很多一般电子计算机的群集替代，超实木多层板早已逐渐不被应用了。由于PCB中的各层都密切的融合，一般不太非常容易看到具体数额，但是假如认真观察主机板，或是能看出去。
在该设计方案中采用的附加层是电力工程平面图，他们都为电源电路给予能源供应，而且还减少由设计方案发送的干扰信号的水准。 根据将数据信号脉冲信号置放在开关电源平面图的正中间来得到较低的EMI脉冲信号。
4、刚度PCB板
除开具备有差异叠加层数和侧边以外，印刷线路板也有可能会更改不灵便度。 大部分顾客在图象线路板时通常会考虑到不灵便的PCB。 刚度印刷线路板应用固态刚度板材，如玻纤，维持板的歪曲。 电子计算机塔体的电脑主板不是灵便PCB的好的实例。
5、软性PCB
通常，软性板中的基材是软性塑胶。 这类基本上原材料容许线路板合适不弯折板在应用全过程中不可以旋转或挪动的方式，而不容易危害印刷线路板上的电源电路。 尽管软性板比硬质的PCB更偏向于准备和造就大量的作用，但他们具备很多优势。
比如，她们可以在像通讯卫星那样的传动齿轮上修复厚重或巨大的布线，净重和室内空间关键。 Flex板还可以有三种文件格式，即单层，两面或双层文件格式。
刚度软性板将软性和刚度线路板的技术性结合在一起。 一个简洁的刚度软性板包含一个与柔性线路板相接的刚度线路板。 假如设计方案规定必须，这种板可以更为繁杂。
