线路板供配电系统应当怎么设计方案
我们在设计方案内嵌式商品时，在掌握要后，最先要设计方案的便是商品的供配电系统，无论是商品，或是集成icIC，配电全是不可缺少的。设计方案电源电路板供配电系统时，最先要考虑到的便是每个控制模块必须的配电工作电压和电流量，可以含糊的说成必须多少的输出功率。线路板配电通常会使用二种电，分别是强电和弱电。这儿的弱电安装便是小于身体的工作电压36V工作电压的电，弱电当然是指高与36V的，可是平常大家说的弱电通常代表着便是220V交流电流。针对弱电我们可以立即从电压220V获得。针对弱电安装，我们可以选购销售市场上对应的适配器控制模块，自然还可以立即设计方案电源适配器。

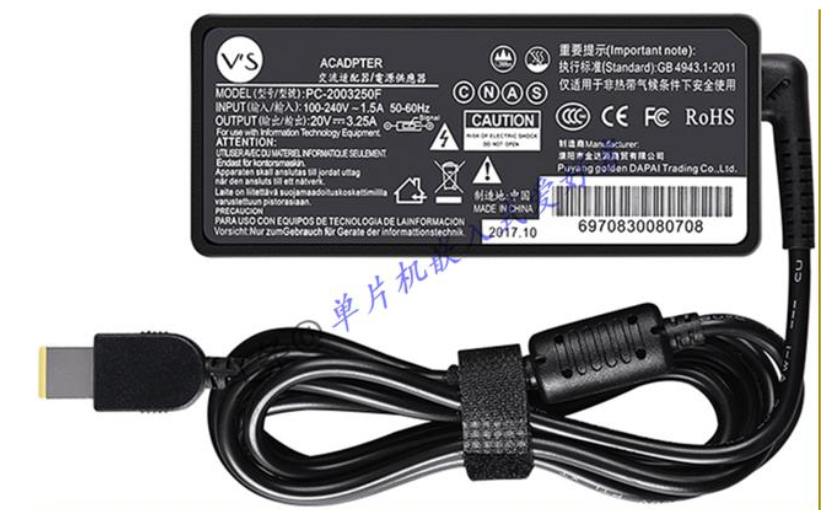

笔记本适配器
例如大家手机上和笔记本的配电便是先由外界一个适配器配电，随后商品內部有各种各样工作电压值的供配电系统。因此设计方案内嵌式供配电系统的构思便是，弱电到单一弱电安装、单一弱电安装到各种各样弱工作电压（例如，3V，5V），自然还可以从弱电到各种各样单一弱工作电压。
针对电系统软件来讲，供配电系统是必需的，对内嵌式也一样，嵌入式操作系统所规定的的开关电源较为低，一般为5V，3.3V，2.2V乃至1.8V。下边分状况介绍一下。

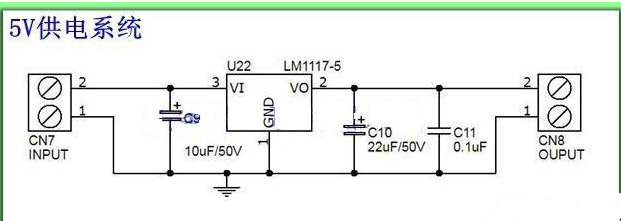

5V的嵌入式操作系统
针对51核心的单片机设计来讲，其配电是5V的，必须将键入开关电源变换为5V。常见的降血压集成ic比较多，如常见的7805，LM2596，LM1117-5V等。7805的变换速率较低，负荷电流量比较大时要改装散热器，LM2596价钱略微高一点，这儿强烈推荐LM1117-5V。LM117-5较大键入工作电压为5V，较大导出电流量为800mA。

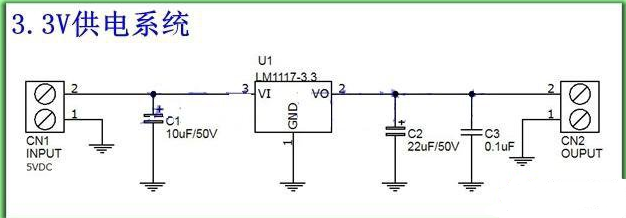

3.3V的嵌入式操作系统
转3.3V的集成ic较为常见的是LM1117-3.3，该集成ic同LM1117-5是同一个系列产品的，键入较大为20V，导出电流量较大800mA。
针对2.2V或是1.8V的供配电系统，还可以参照LM1117系列产品的集成ic。
AD取样工作电压设计方案

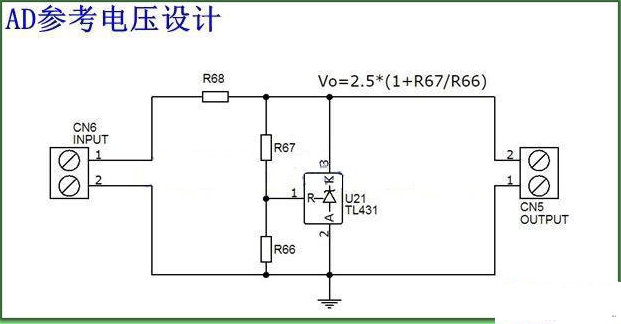

再介绍一下AD取样参照工作电压的设计方案，AD在取样时必须使用参照工作电压，许多集成ic的参照工作电压和配电工作电压管脚是连在一起同用的，针对较高档的单片机设计，其参照工作电压管脚是分离的，下边以TL431为例子介绍一下。
图中中所构建的TL431的输出电压是可调式的，根据更改R67和R66的电阻器值可以导出不一样的工作电压，参照工作电压不超过配电工作电压，并且没有很大的导出电流量以上电源电路较为可用。
电源模块是全部嵌入式操作系统中的非常重要的一个一部分，也是操作系统工作中能否一切正常运转的基本模块。现阶段常用的嵌入式操作系统，如果是民用产品还比较好弄，而针对独特场所（比如必须单片机设计、晶振电路、包含电源模块自身、贴片式电容器、电阻这些），必须长期性运行在 165℃状况下，可能应用不上几日就完全报销了。

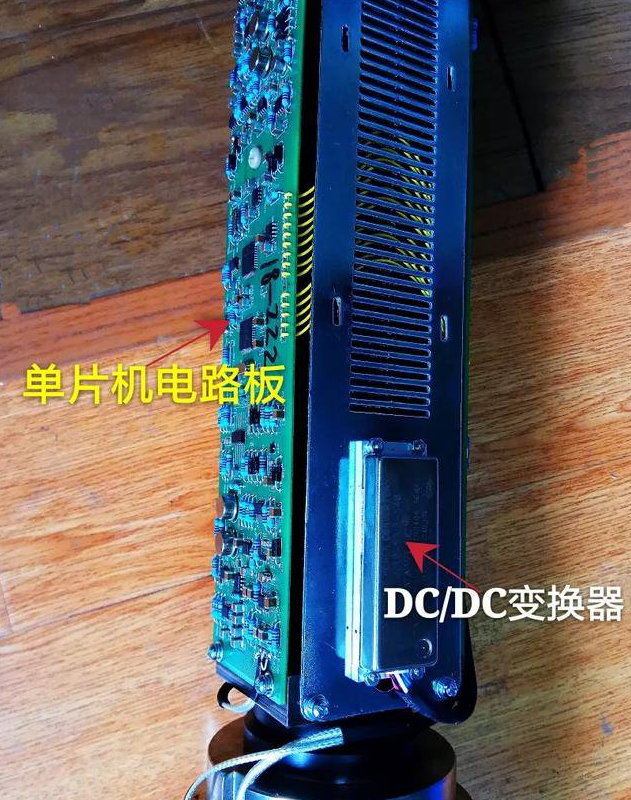

一个好的内嵌式电源模块不仅规定它具备较宽的键入工作电压工作能力，还需要它对外界工作电压有很大的导出电流量或负荷工作能力，以保证当外界配电开关电源发生比较大的起伏与冲击性时不容易毁坏单片机设计系统软件的毁坏。 一般嵌入式操作系统线路板供配电系统，都最先选用适配器，将电压220V交流电流转化成直流电压，在获得的直流电压做为操作系统的具体输出工作电压。自己企业所运用的直流电键入工作电压力度较为大，规定DC120~250V中间持续可调式，因此对适配器的需求都很高，而DC/DC直流电源模块也随着规定高。要想单片机设计通常运行与别的配套设施的运行模块都是有不一样的额定电压，±12V、9V、5V、3.3V、1.8V。
