板形的加工 方法

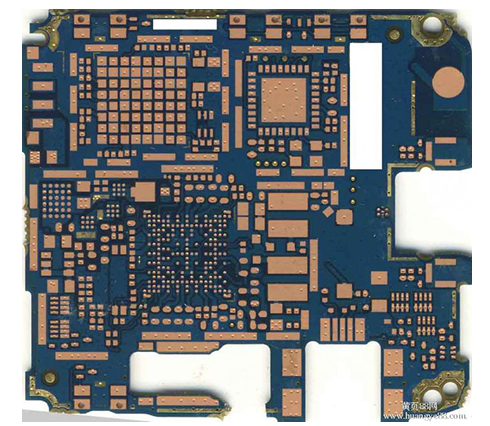

　　电子工业在pcb电路板外观设计时怎样生产加工

　　在我国的电子工业技术性或是特别的领跑的，很多电子器件企业在开展各种各样电子器件工业品生产加工的过程中都是会持续的升级机器设备生产加工技术性，就是这样在我国的电子器件工业品的品质也就伴随着技术水平的提升而持续的发展，下边我我就要来给各位简洁的讲述一下在我国电子器件工业品在印刷线路板的那时候是怎样生产加工的。

　　如今在我国在pcb电路板的外观设计上的生产方式具体有剪截、冲压机落料、车床加工的方式，在其中剪截生产加工技术性主要是选用剪板机用以毛胚开料、制成品的平行线外观设计生产加工，加工精度较小，通常还需人力开展打磨砂纸抛光，会导致烟尘环境污染，于躯干及自然环境很不好。

　　第二种生产加工方式是冲压机落料生产加工法，据悉这类生产加工方式主要是依据印制电路板的壁厚及尺寸设计方案落料模貝，其加工精度一般，但生产制造高效率，生产加工的印制电路板一致性不错，合适于大批量生产。

　　也有一种生产加工方式是数控机床生产加工发，据悉这类生产加工方式是当代印制电路板生产制造的主要方式方法之一。它不仅能生产加工外观设计，并且对印制电路板正中间的异形孔也可以便捷迅速地生产加工成型。其生产加工面光亮，规格精密度能获得确保，生产加工周期时间短，生产成本较低，变更设计方案非常容易。多机床主轴数控机床的发生，使印制电路板生产加工普遍选用车床加工的方式。

　　以上三种生产加工方式便是现阶段在我国在开展pcb电路板外观设计全过程中关键的三种生产加工方式，这三种生产加工方式在开展电路板加工的情况下都各有分别的优点。

　　pcb线路板外观设计生产加工方式

　　在pcb线路板领域工作中过的人都深有感触，pcb线路板的性能生产加工也是pcb线路板生产加工的关键点之一，大部分pcb线路板的样子全是较为标准的，但也是有非常多的pcb线路板有着人性化的外观设计，下列简易阐述四种外观设计解决方式：

　　一、 pcb线路板外观设计生产加工方式：

　　1. 开“V”槽：运用“V”槽自动切割机沿pcb线路板设计方案的“V”槽线将pcb线路板切成彼此之间相接的几一部分；

　　2. 铣外观设计：运用数控机床生产加工外观设计，需给予铣外观设计数据信息及其相对应精准定位孔数据信息，这种数据信息均由软件程序员给予，因为pcb线路板拼板方式间隔不太可能非常大，一般为3mm上下，因而车刀直徑一般为3mm或2.4mm。先在铣床垫块上钻管位孔，用螺母将pcb线路板与铣床垫块固定不动后，再用铣外观设计数据信息铣外观设计。

　　3. 冲外观设计：运用冲压机冲切外观设计，需应用模貝，而且模貝上精准定位钉与pcb线路板的精准定位孔相对性应，一般挑选3.0mm以内的孔作精准定位孔。

　　4.钻外观设计：运用钻床边外观设计线处打孔。通常开“V”槽与钻外观设计只作生产加工的帮助方式。

　　二、 外观设计生产加工方式的挑选：

　　外观设计生产加工方式的挑选通常与顾客的规定及外观的形态和生产加工的大批量有关系，PCB设计一般挑选铣外观设计，撰写铣外观设计数据信息时，要留意下数控刀点的挑选和行刀方位。要保证行刀方位与合理外观设计的钻削方 向成180度就可以，因而铣外观设计与铣槽体的行刀方位反过来，铣外观设计的下数控刀点一般挑选在距精准定位孔较近的一角，以缓解进刀和起刀姿势对外观设计的危害；一样大道理，假如内槽有凸角，则铣内槽的下数控刀点挑选在凸角处；假如内槽沒有凸角，下数控刀点挑选在距内槽两侧为车刀的半径处。此外，在下数控刀点处起刀时，因为pcb线路板斜角的一边已铣去，铣板时车刀对板的压挤会使斜角形变，因而一般铣处形时，在板四角都加一的半径为0.8mm的圆弧。

　　当pcb线路板模块内没法加精准定位孔时则在拼板方式板外加精准定位孔。冲外观设计可以融入批量生产的必须，提升生产加工高效率，通常精准定位孔的选取对外观设计生产加工品质和生产加工高效率有比较大危害。“V” 槽和钻外观设计是外观设计生产加工十分合理的帮助方式。在其中开“V”槽是较常见的性能生产加工协助方式。当pcb线路板单元尺寸较钟头，为降低铣板時间，可将好多个pcb线路板拼为一个模块，铣外观设计后再开“V”槽，这不但提升了外观设计生产加工的高效率，并且也有益于零件清理和包装设计，还提升了板材使用率，针对不可以加管位孔且规格较小的pcb线路板，这对大批量比较大的零件很有益。当顾客规定有加工工艺边或多种多样板样、拼在一起时，开“V”槽是优选的性能生产加工方法。

　　开“V”槽虽高效率高的优势，但受机器设备牵制，“V”槽间隔还不可以很大，也不可以沿曲线开“V” 槽。与此对比，钻外观设计尽管比较慢，但克服以上艰难，还克服铣外观设计车刀直徑比较大的缺陷，假如顾客规定的pcb线路板模块间隔超过开“V”槽总宽时，沿小模块拼板方式间加纪念邮票孔（邻近孔间隔超过孔直径大约0.2-0.5mm的一连串的孔，孔直徑低于1.0mm）便可达到顾客规定；也有是顾客将多种多样板拼在一起没法开“V”槽时，可在印刷间加纪念邮票孔，假如pcb线路板有总宽d低于车刀直徑的内缺，没法采用铣外观设计来生产加工，而采用多次钻来生产加工就能完成。实际应用时可依据具体互相融合多种方式以做到顾客规定。

　　三、精准定位孔的置放

　　精准定位孔是外观设计生产加工的主要要素。PCB制版工艺冲外观设计和铣外观设计是外观设计生产加工常见方式，其是冲外观设计生产加工高效率很高，但他们都离不了与之相匹配的精准定位孔，有时候精准定位孔的都是对外观设计生产加工危害非常大。通常在pcb线路板模块里加2个孔，一般放到板顶角，正常情况下间距越来越远精准定位越好，但对长或宽及其宽度相差悬殊的板，一般沿板外每200mm上下置放一定位孔。此外对一些独特外观设计，孔数量会超过2个，部位也不一定在顶角，假如顾客技术文档中有加工工艺边，则管位孔最好是加在加工工艺旁边，或在板角挑选两直径在2.0-4.0mm的非金属材料化孔作精准定位孔。冲外观设计的精准定位孔置放很重要，为提升模貝使用率和劳动效率，使外观设计同样但走线不一样的PCB应用同一模貝，在冲压模具时，挑选通用性的安裝孔作精准定位孔，若有加工工艺边，则加进加工工艺旁边，这通常要与顾客技术专家充足商谈。不管冲外观设计或者铣外观设计，一般都最好在pcb线路板模块上加或选某种孔作精准定位孔，但遗憾的是确实有一些顾客不允许在板内加精准定位孔且没法在板内选某种孔作精准定位，大家必须选用外精准定位生产加工外观设计，即在pcb线路板模块另加精准定位孔。铣外观设计时在四个上面留有大概1～2毫末联接，随后用胶布固定不动，在使用麻花钻切断，最终锉去边沿毛边，冲外观设计也可选用一样方式加精准定位孔；假如pcb线路板模块内有挖空的槽，则精准定位孔可加以内槽，此外是在板外加加工工艺块，加工工艺块与pcb线路板模块用纪念邮票孔相接，精准定位孔就加进加工工艺块上，冲外观设计后掰去加工工艺块，锉平毛边，当选用冲外观设计生产加工时，会进一步提高生产加工高效率，但加加工工艺块会使拼板方式使用率降低。在冲外观设计时，板内没法加模貝通用性的精准定位孔，顾客又不同意加纪念邮票孔时，则在板内外槽间加模貝通用性精准定位孔。

　　FPC柔性电路板外观设计生产加工方式详细介绍

　　PC柔性电路板外观设计生产加工有多种多样方法，关键有逢冲、激光器激光切割与刀扎这些方法。实际选用什么外观设计生产加工方法，归根结底，或是务必考虑到成本费与高效率。

　　模具冲压：说白了，模具冲压及应用模貝，用数控车床冲压加工，这类外观设计解决方式速度更快，总数越多，成本费越低，精密度在一切正常水准，这类方法最合适大批量生产。

　　光纤激光切割：即用三维机械手激光切割机割，三维机械手激光切割机较贵，耗电量大，因而，这类处理方法，成本增加，高精度，速率一般，最合适解决精密度规定高，总数少的试品，一般大批量不容易采用此类外观设计处理方法。

　　数控机床刀扎：这类外观设计处理方法，成本费较低，速率比较慢，精密度较弱，一般只用以对精密度规定不高的试品解决。
