　　电源电路板数控加工中心生产加工方法有什么？线路板数控机床的铣技术性包含挑选进刀方位、赔偿方式、精准定位方式、架构的构造、下数控刀点，全是确保铣加工精度的主要层面，下边我简易地为您介绍一下。

　　pcb线路板铣生产加工是将PCB切分成客户满意度的生产制造规格，也是危害顾客生产制造安装的关键工艺流程，下边为各位讲解下与铣生产加工紧密相连的好多个专有名词基本常识以及基本原理：进刀方位、铣板赔偿、精准定位方式。

　　一、进刀方位：  

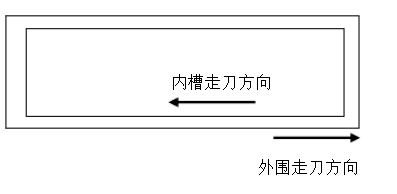

　　 当车刀进入家具板材时，有一个被切削面一直迎着车刀的钻削刃，而另一面一直逆着车刀的钻削刃。前面一种，被生产加工面光亮，规格高精度。机床主轴一直顺时针旋转。因此无论是机床主轴固定不动操作台健身运动或者操作台固定不动机床主轴健身运动的数控机床，在铣PCB的外界轮廊时，要采取反方向方位进刀，这就是通常所指的逆铣。而在PCB內部铣框或槽时选用铣面方法。

　　二、铣板赔偿： 

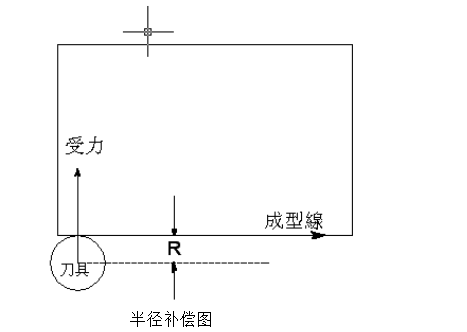

　　铣板赔偿是在铣板时数控车床全自动按照额定值让车刀全自动以铣切路线的核心偏位所制定的车刀直徑的一半，即的半径间距，使铣切的外型与程序流程设置保持一致。与此同时如数控车床有赔偿的作用必不可少留意赔偿的角度和选择程序流程的指令，如应用赔偿指令不正确会使pcb线路板的外观设计多或少了等同于车刀直徑的尺寸和间距的规格。

　　三、精准定位方式： 

　　  精准定位方式可分成二种；一是内精准定位，二是外精准定位。精准定位针对工程项目专业技术人员也十分关键，一般在PCB早期制做时就应明确精准定位的计划方案。 

　　  内精准定位是常用的方式。说白了内精准定位是挑选PCB内的安裝孔、插拨孔或其他非金属材料化孔做为精准定位孔。孔的相对位置力争在对角上并尽量选择大尺寸的孔。尽可能不采用镀覆孔。由于孔里涂层薄厚的差别会影响到你选定精准定位孔的一致性，与此同时在下板时非常容易导致孔里和孔表层边沿的涂层毁坏，在确保PCB精准定位的前提下，螺母总数愈少越好。一般小的板应用2枚螺母，大理石板应用3枚螺母，其特点是精准定位精确，板外观设计形变小精准度高外观设计好，铣切速度更快。其缺陷板内各种各样直径类型多需配齐各种各样直徑的螺母，如板内沒有可以用的精准定位孔，在前期制做时必须提议顾客在板内加精准定位孔或采用别的的成形方法。 

　　假如顾客否认了以上提议，那麼仅有挑选外精准定位法。外精准定位法锣板高效率低（需分拆锣带，且叠板只有1PNL/叠），存有质量安全隐患，因此产品成本较高。具体做法是选用在木板外界加精准定位孔做为铣板的精准定位孔，因为应用外精准定位因此不可以一次将板铣割下来，不然PCB十分非常容易毁坏，因车刀和除尘设备会将木板带出导致PCB毁坏和车刀断裂。因而需选用按段铣切留契合点的办法将铣板程序流程分拆，先铣完第一段程序流程后，中止程序流程随后将板用胶布固定不动第一段，程序执行的第二段程序流程，进行铣板。因为是外精准定位，最后起刀点将不承受力，外观设计处会留出一个凸出点，危害PCB外型，必须手动式打磨抛光。

　　怎样保证PCB线路板铣生产加工的精密度

　　第一、进刀方位、赔偿方式：

　　当车刀切进家具板材时，有一个被切削面一直迎着车刀的钻削刃，而另一面一直逆着车刀的钻削刃。前面一种，被生产加工面光亮，规格高精度。机床主轴一直顺时针旋转。因此无论是机床主轴固定不动操作台健身运动或者操作台固定不动机床主轴健身运动的数控机床，在铣印制电路板的外界轮廊时，要采取反方向方位进刀。这就是通常所指的逆铣。而在pcb线路板內部铣框或槽时选用铣面方法。铣板赔偿是在铣板时数控车床全自动按照额定值让车刀全自动以铣切路线的核心偏位所制定的车刀直徑的一半，即的半径间距，使铣切的外型与程序流程设置保持一致。与此同时如数控车床有赔偿的作用务必注意赔偿的角度和选择程序流程的指令，如应用赔偿指令不正确会使pcb线路板的外观设计多或少了等同于车刀直徑的尺寸和间距的规格。

　　第二、精准定位办法和下数控刀点：

　　精准定位方式可分成二种;一是内精准定位，二是外精准定位。精准定位针对加工工艺制订员工也十分关键，一般在pcb线路板早期制做时就应明确精准定位的计划方案。

　　内精准定位是常用的方式。说白了内精准定位是挑选印制电路板内的安裝孔，插拨孔或其他非金属材料化孔做为精准定位孔。孔的相对位置力争在对角上并尽量选择大尺寸的孔。不可以应用镀覆孔。因为孔里涂层薄厚的差别会影响到你选定精准定位孔的一致性，与此同时在取板时很随便导致孔里和孔表层边缘的涂层毁坏，在确保印制电路板精准定位的前提下，螺母数额愈少越好。一般小的板应用2枚螺母，大理石板应用3枚螺母，其特点是精准定位恰当，板外观设计形变小精准度高外观设计好，铣切速度更快。其缺陷板内各种各样直径类型多需配齐各种各样直徑的螺母，如板内沒有可以用的精准定位孔，在前期制做时必须与顾客商议在板内加精准定位孔较，比较繁琐。与此同时每一种板的铣板模版不一样整治比较不便，费用较高。

　　外精准定位是另一种精准定位方式，是选用在木板外界加精准定位孔做为铣板的精准定位孔。其特点是有利于整治，倘若前期制做标准好得话，铣板模版一般在十五种上下。因为应用外精准定位因此不可以一次将板铣割下来，不然pcb线路板十分随便毁坏，尤其是拼板方式，因车刀和除尘设备会将木板带出导致pcb线路板毁坏和车刀断裂。而选用按段铣切留契合点的方式，先铣板当铣板完后之后程序流程中止随后将板用胶布固定不动，程序执行的第二段，应用3mm至4mm的麻花钻将契合点钻掉。其特点是模版少费用小便于整治，可铣切全部板内无安裝孔和精准定位孔的pcb线路板，小加工工艺员工整治便捷，尤其是CAM等前期制做员工的制做可简单，与此同时可提升板材的使用率。缺陷是因为应用麻花钻，pcb线路板外观设计留出最少2-3个比较突出不好看，很有可能不符顾客规定，铣切时间长，职工劳动效率稍大。

　　第三、架构及下数控刀点：

　　架构的制做是归属于pcb线路板前期的制做，架构设计方案不仅对电镀工艺的匀称性等有影响，与此同时对铣板也是有危害，如设计方案不太好架构易形变或在铣板时造成部分小的块装的小废块，造成的废块会阻塞除尘管或碰断高速运转的车刀，架构形变尤其是对外开放精准定位铣板时导致制成品板形变，此外下数控刀点和生产加工次序挑选的好，能使架构维持较大的抗压强度最短的时间。挑选的不太好，架构随便形变而使印制电路板损毁。

　　铣的技术主要参数：用硬质合金铣刀铣印制电路板外观设计，车刀的切削用量一般为180～270m/min。计算方法如下所示（仅作参考）：

　　S=pdn/1000（m/min）

　　式中：p：PI（3.1415927）

　　d：车刀直徑，mm

　　n;车刀转速比，r/min

　　与切削用量相符合的是走刀速率。若走刀速率太低，因为摩擦热使印制电路板原材料变软乃至融化或烧糊，阻塞车刀的铣面槽，钻削没法开展。倘若走刀太快，车刀损坏快，承担的切向负载大，让刀量大，工作质量差，规格不一致。怎样判断走刀的速度呢？要考虑到以下诸项：印制电路板原材料，薄厚，每叠块数，铁刀直徑、铣面槽。一般可依据数控刀片提供商给予的技术文档设置，因为车刀的材质品质知名品牌和生产制造加工工艺的差别，不一样生产商的数控刀片加工工艺主要参数有差别。

　　仅有小于额定值，机床主轴电机的转速比才可以维持。负荷扩大，转速比降低，直到车刀断裂。铣板时造成刀断题型一般有这几类状况导致此結果：

　　一是机床主轴电机输出功率不够，必须检修拆换。

　　二是每叠板数过多，钻削负载很大或铣切长短超出了车刀的合理长短。

　　三是车刀品质题型。

　　四是转速比和走刀速率设定题型。

　　五是传动轴的电动螺丝刀夹紧力降低，吃负荷时达不上所规定的转速比。

　　六是传动轴转动时同轴度有题型造成颤动。

　　七是程序流程的设计方案有题型，如应用了不正确的指令。
