如何 从线路板 上拆下 多针的电子元件

　　如何从线路板上拆装多针角电子元件

　　从电源电路板上极致的取卸多针角的电子器件电子器件，务必有适宜的专用工具，还需要有娴熟的焊接技术。

　　假如要用的是小输出功率、多针角的晶体三极管、电子器件、电容器、电感器等电子元件，只必须提前准备专用工具：25W以内的控温电铬铁一把，吸锡器（手动式的或是全自动的都能够）一把，大号通针（5号注射针头）一个就可以了。

　　假如要用的是功率大的的电子器件、连接器、热管散热器、变电器、抗干扰磁环等大规模聚酰亚胺膜时，必须提前准备的专用工具：50W的上下的控温电铬铁一把、吸锡器一把，小号通针（7号注射针头）一个就可以了。

　　从电路板上拆装的操作过程是：第一步，右手拿“吸锡器”，把活塞杆向上压至卡死，指向焊锡丝点；左手拿“电铬铁”，将焊锡丝点溶化时快速离去，用“吸锡器”咀贴紧点焊并按压“吸锡器”按键；假如一次吸不干净，就反复实际操作多次。第二步，右手拿“通针”，左手拿“电铬铁”，把电子元件、零部件导线脚底残留的焊锡丝与聚酰亚胺膜分离出来，防止危害聚酰亚胺膜。

　　最先看元器件是列项出脚或是双列举脚。

　　1、列项出脚不论是单面铝基板或是单面板，只需加锡在管脚处，随后用医用镊子夹到元器件便会，铬铁迅速拖拽，就可脱下。

　　2、如果是双列举脚，脚多的使用以上方式拖锡，脱下一列再脱另一列，成功得话元器件或是完好无损的。

　　脚少就非常容易解决，只需用吸锡器渐渐地吸整洁焊层就可以。

　　但有时候会用吸锡器和拖锡一起用，这需看具体情况，干这种工作中务必要提心吊胆，也有便是溫度和速率的操纵，都是会造成元器件便会坏掉。实际上这种也是勤能补拙罢了。

　　多管脚电子元件的拆装方法

　　多管脚电子元件的类型许多，普遍的有电子器件、电阻器排、整流管、高频率和中频变压器、中小型和小型波段开关、连接器这些。碰到拆装多管脚电子元件的状况十分多，特别是维修工作上，经常必须将多管脚电子元件拆下来开展检测或维修，而多管脚电子元件的管脚通常又多又密，拆装起來十分的艰难，若方式不合理或操控不小心，非常容易毁坏印刷线路板上的铜泊焊层和铜泊线框，乃至毁坏电子器件等昂贵电子器件。

　　1．刷子与电铬铁相互配合拆卸法

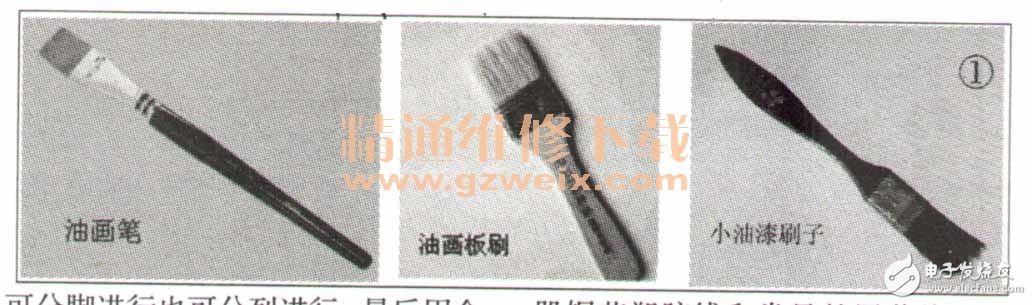

　　该方式简便易行，常用的电铬铁一般在20W至35W中间，后脑勺扁平和尖口的均可，前面一种高效率更高一些。小毛刷最好是采用2英尺下列的水彩画排刷、油画笔或油漆子，如下图1所显示。拆装多管脚电子元件时首选给电铬铁送电加热器，待做到融化焊锡丝的气温时，把多管脚电子元件管脚上的焊锡丝融化，随后趁着热用刷子扫掉融化了的焊锡丝，这般就一可使零件的管脚与印刷线路板的焊层分离出来。具体步骤时，可分脚开展也可排序开展。最终用金属材料医用镊子或中小型“一”字式螺丝起子适当用劲撬下电子器件自即日起进行。

　　2．多芯铜心线吸锡拆卸法

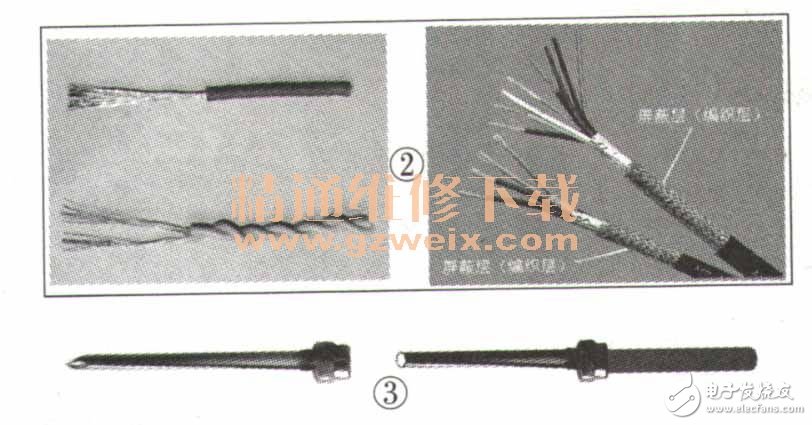

　　多芯铜心线吸锡拆卸法是运用铜心线的亲锡特点，把多管脚电子元件管脚上融化了的焊锡丝快速抽走，以做到管脚与印刷线路板的焊层分离出来的目地。自然，在吸锡以前，应应用电铬铁给多管脚电子元件管脚上的焊锡丝加温，待焊锡丝融化后，把多芯铜心线搁在点焊上，再用电烙铁头压着多芯铜心线，焊锡丝便被快速抽走。多芯铜心线一般可以用多芯铜芯塑料线，除去塑料表皮，仅利用內部的多芯铜芯。小编在平常安裝和维修电气设备路线及电子系统时，积累了许多的多芯铜芯塑料线长短不一的线结，用于吸锡可以大展身手。除此之外，假如手里有屏蔽电缆线结或陈旧的屏蔽电缆，运用其中的屏弊层（编制层）来吸锡，实际效果非常好。图2是可使用的多芯铜芯塑料线和普遍的屏蔽电缆二不论是多芯铜芯塑料线里的多芯铜芯，或是屏蔽电缆内的屏弊层，在吸锡前撒上点松脂粉末状或沾有点松脂酒精溶液，则吸锡实际效果更强。

　　3．医疗空心针头拆卸法

　　医疗空心针头拆卸法是运用皮下注射用的医疗空心针头与电铬铁相互配合来分离出来多管脚电子元件的管脚与印刷线路板的焊层。实际操作时，应用电铬铁给多管脚电子元件管脚上的焊锡丝加温，待焊锡丝融化后，再用除掉了针头的空心针脸罩住管脚并使针管的顶端紧贴焊层，随后移走电烙铁并往返转动针管，等焊锡丝凝结后拔出来针管，那样，该管脚就与焊层彻底分离了，全部的管脚均这般实际操作。因为多管脚电子元件的管脚直徑大小不一，因此应制做一套由8至12号医疗空心针头构成的常用工具，以使用方便：为更加随手地往返转动针管，可在针管的装针筒端嵌人一个不锈钢棒（如铅笔头、橡胶棒、木棍等）。医疗空心针头及生产加工更新改造平面图如下图3所显示。

　　4．吸锡器吸锡拆卸法

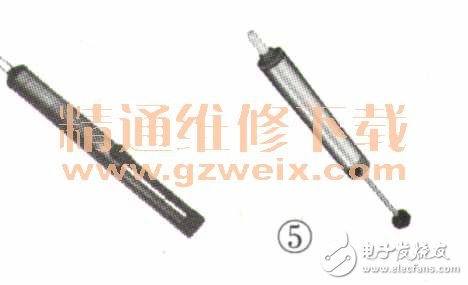

　　吸锡器吸锡拆卸法一般应用二种专用型的产品型专用工具，即吸锡、电焊焊接双用电铬铁和手拉式吸锡器。前面一种可单独进行熔锡和吸锡工作中，后者则需同一般电铬铁相互配合才可以进行熔锡和吸锡。图4为吸锡、电焊焊接双用电铬铁的外观设计；图5为普遍的手拉式吸锡器外观设计。应用前面一种时，最先拉下活塞杆，随后将加温后的双用电铬铁 头顶部的吸锡孔套在要拆装的管脚 上，待点焊的焊锡丝融化后，按住吸锡按键，点焊上的焊锡丝即被吸进吸锡器内，所有管脚的焊锡丝吸完后，多管脚电子元件就可以摘掉。应用后者时，最先用一般电铬铁给管脚点焊加温，待点焊的焊锡丝融化后退去电铬铁，换用手拉式吸锡器（吸锡实际操作与双用电铬铁同样），将吸锡器的吸锡嘴指向融化了的焊锡丝一吸了之。

　　5．填补焊锡丝拆卸法

　　说白了，此方法便是在待拆装的多管脚电子元件的焊层上再增加一些焊锡丝，使每列管脚的点焊相互连接变成块状的锡堆，当全部锡堆在融化情况时，就非常容易用金属材料医用镊子或中小型“一”字式螺丝起子将多管脚电子元件撬下，或立即拿手取下。若是拆装双列直插式电子器件，解决多列管脚交替加温，直到拆下来才行。一般状况下，每列管脚加温2次就可以拆下来。该方式常用的电铬铁输出功率不可以过小，不然无法融化并保持锡堆的熔融状态，一般可采用30W至45W的输出功率。实际操作时一定要充分准备，手急眼快，由于姿势很慢时，非常容易导致铜泊焊层翘起来或导致多管脚电子元件的毁坏。
