如今许多互联网技术 硬件配置的商品，都喜爱在官方网站放上商品的3D爆炸图，以展现自身商品的构成构造，并标明自身商品什么哪些方面用了多么的牛X的工艺或是元器件，以突显商品的格调。在其中便免不了线路板。
下边和大伙儿解读用Allegro（16.6以上）制做高端大气的3D电源电路板设计效果图（最先你要有早已进行的PCB文档）。
流程
STEP 1：找寻/制做有关元器件的STEP实体模型
在网络上找寻现有的3D实体模型是比较快的方式。假如你使用了很独特的元器件，确实找不着，还可以自己来制做3D实体模型（假如您有产品结构设计基本得话），或是找结构设计师帮助制做。
STEP 2：设定Allegro的STEP实体模型途径
这一就跟设定PCB封装形式途径一样，你需要建立一个途径，专业拿来放STEP实体模型，这一途径下的STEP文档到时候发生在后面使用的地区。

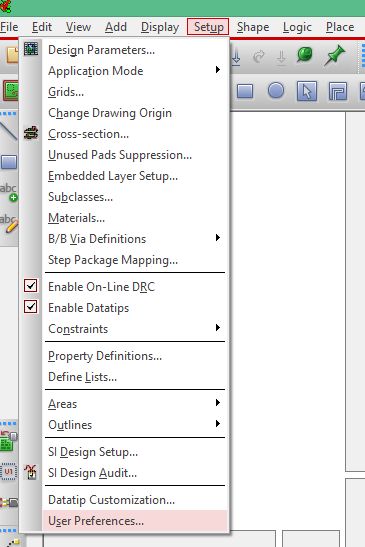

寻找菜单栏Setup–>User Preference。

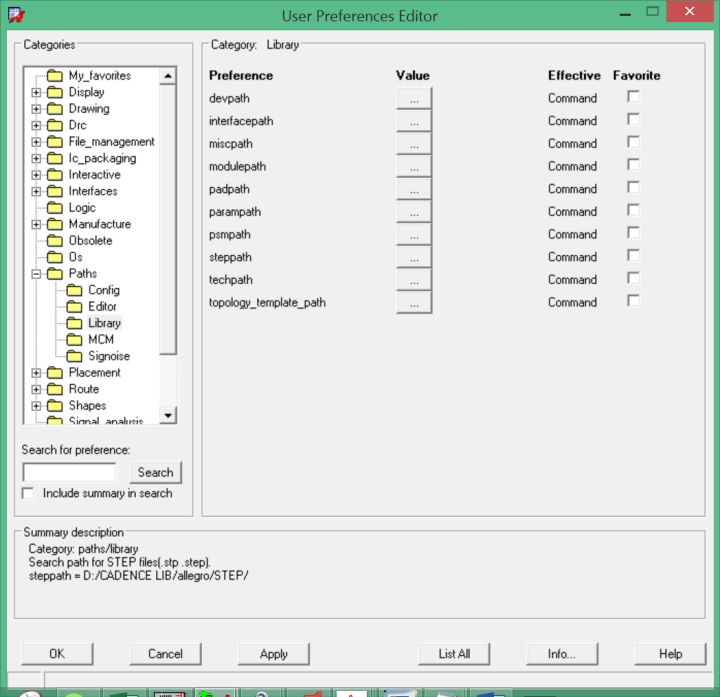

开启器点调到如下所示的网页页面，点右边steppath边上的句号设定STEP文档的途径。
STEP 3：关系元器件的PCB封装形式与STEP实体模型
STEP准备好放进相对应途径后，就需要把他们跟你PCB文档中的各种各样元器件封装形式密切相关起來。那样到时PCB封装形式所属的部位便会放上相应的元器件3D实体模型。
在开启的PCB文档中，寻找菜单栏Setup–>Step Package Mapping

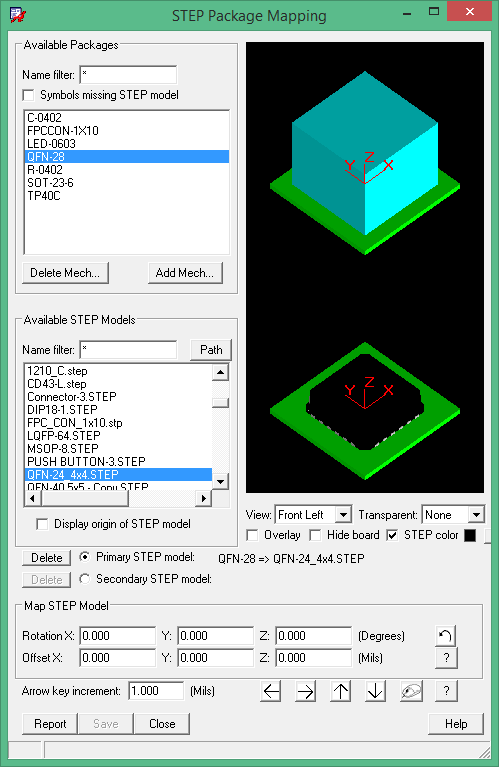

开启后发生接下来的对话框。这儿发生PCB文档中使用到每个封装形式，及其你的STEP途径中包括的文档。你需要做的是把他们一一对应起來，而且调节部位把他们极致的叠在一起。你也许必须使用前后左右移动，旋转，视角转动这些实际操作。
STEP 4：浏览实际效果

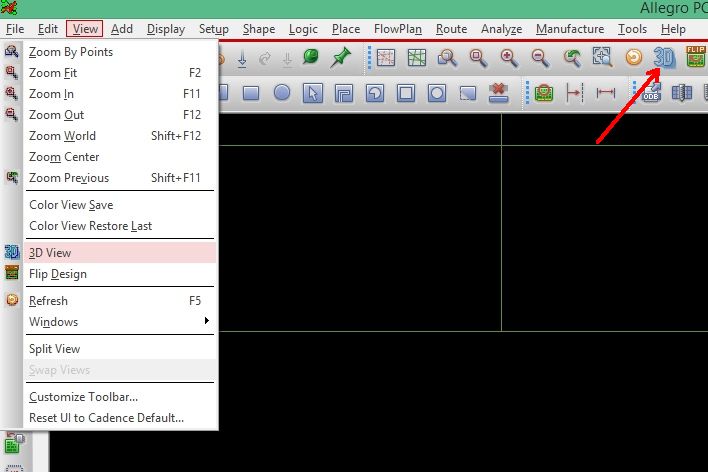

全部的PCB封装形式和STEP文档相匹配好后，可以浏览下实际效果。寻找菜单栏View–>3D Viewer或是点菜单栏上相应的标志。
开启后发生浏览网页页面，必须留意的是，默认设置上边是沒有元器件实体模型的，必须在菜单栏中寻找View–>Dynamic Layer visibility前边的勾点掉，便会发生摆好的元器件实体模型了，如下图。
是否早已小有满足感了？？嘿嘿，可是此刻离最后的实际效果还差远了呢。这会你需要查验下有哪些地区元器件沒有摆好的，假如所有OK了，我们再进行下一步。
STEP 5：导出来STEP文档
刚刚大家仅仅看到了3D的大约实际效果，可是都还没取得3D文档。这一步便是要导出来可以编写的3D STEP文档。再一次提示下，你的Allegro务必是16.6以上的才可以。
寻找菜单栏File–>Export–>Step，开启。

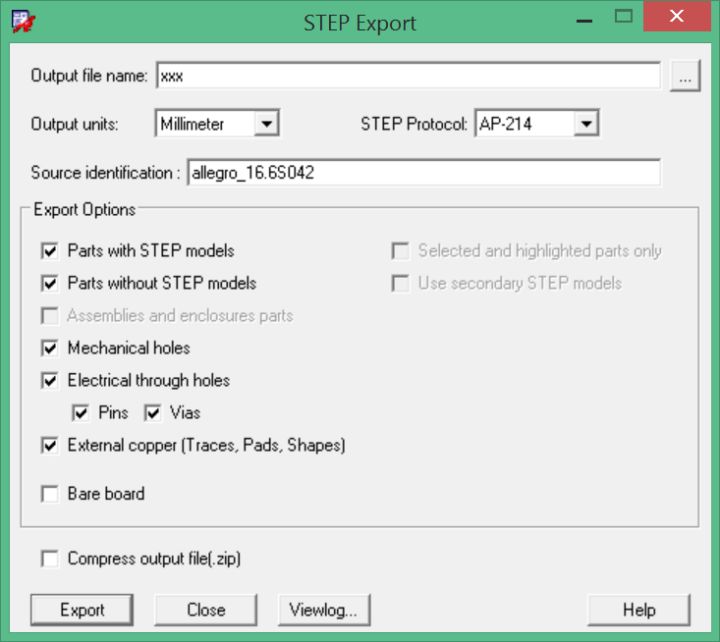

发生接下来的对话框，导出来选择项中你能挑选什么要导出来，什么不必导出来，都简易的，自己看下就好了。
随后你来PCB文档所属的文件夹名称找，会见到新转化成了一个.stp后缀名的文档，正确了，便是它了！
温暖Tips 1：
有一些同学们很有可能会发觉提醒导出来取得成功，但便是找不着.stp后缀名的文档，那麼，看一下这个文件夹名称途径是不是包括汉语，假如包括汉语会发生沒有.stp后缀名的文档，改下途径吧。
温暖Tips 2：
有的同学们用3DAPP开启这一.stp文件会发觉，全部的元器件实体模型都叠在一起，例如你用的是PRO-E开启，那麼祝贺你了，中大奖，换一个3D软件吧。犀牛评测没什么问题，Solidworks仿佛也没什么问题。
STEP 6：3D渲染
应用渲染软件，如KeyShot开展3D渲染。实际3D渲染全过程非常简单，不细讲了，无非便是选色调选材料，让各一部分更为贴近真正的实际效果，相信你一定可以的。
3D渲染以前的实际效果
3D渲染以后的实际效果
