详解PCB电路板生产中的背钻技术

详细说明PCB线路板生产制造中的背钻技术性

做了PCB设计的朋友们都了解，PCB通孔的设计方案我觉得很有注重。今日为我们详细说明PCB线路板生产制造中的背钻技术性。

1.哪些PCB背钻?

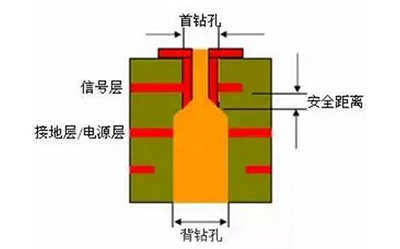

背钻便是深度钻中非常独特的一种，在实木多层板制做中，比如12多层板的制做，大家必须将第1层连到第9层，通常大家钻出来埋孔(一次钻)，随后沉铜。那样第1层立即连在第12层，具体大家只必须第1层连到第9层，第10到第12层因为沒有路线相接，像一个柱头；这一柱头会造成信号完整性问题，必须从背面钻掉(二次钻)。因此叫背钻。

2.背打孔的优势

1)减少杂讯影响；

2)提升信号完整性；

3)部分板厚缩小；

4)降低埋埋孔的应用，减少PCB制做难度系数。

3.背打孔的功效?

背钻的功效是钻掉沒有具有一切联接或是传送功效的埋孔段，防止导致快速数据信号传送的反射面、透射、延迟时间等。

4.背打孔生产制造原理

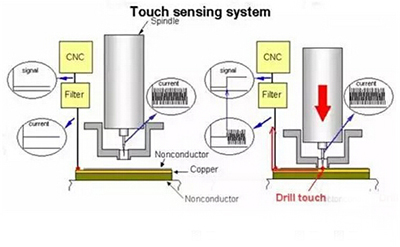

借助钻针下钻时，钻针头触碰基材表面铜泊时发生的微电流来磁感应表面相对高度部位，再根据设置的下钻深层开展下钻，在做到下钻深层时终止下钻。

5.背钻制做生产流程

a、PCB上配有精准定位孔，运用精准定位孔对PCB开展一钻精准定位及一钻打孔；

b、对一钻打孔后的PCB开展电镀工艺，电镀工艺前对精准定位孔开展湿膜注浆加固解决；c、在电镀工艺后的PCB上制做表层图型；

d、在产生表层图型后的PCB上开展图型电镀工艺；

e、运用一钻所运用的精准定位孔开展背钻精准定位，选用钻刀开展背钻；

f、对背打孔开展水清洗，消除背打孔内残余的钻屑。

6.背打孔板运用于行业

侧板关键运用于通讯设备、大中型网络服务器、医用电子、国防、航空航天等行业。

以上就是技术工程师为我们详细说明的PCB线路板生产制造中的背钻技术性，期待对你有一定的协助。
