pcb电路板打样：PCB电路板样品制造解析

pcb电路板做版：PCB线路板试品生产制造分析

pcb电路板试品是电子设备，中一切一个电子器件硬件开发技术工程师最重要的一步，也是所有的电子设备的逐渐。

从设计方案到制成品电子设备，实用工具，智能机，家用电器或家用电器，这些你要的到看的到的全部电子设备机器设备。pcb线路板试品十分关键。它容许检测给出的设计方案，以明确它有没合理。那样就可以调节并改正一切不正确。这在大批量生产以前也十分有效。要是没有pcb电路板试品（PCB Prototype），电子电路板和相关产品的大规模生产依然具有风险性。

在错综复杂的员工中，轻度的不正确很有可能十分价格昂贵且用时难以改正。不正确的制定很有可能使电子元器件的电焊焊接十分艰难。强调电路板上的不正确点也显得更为艰难。因而，在具体工作以前设计方案PCB 线路板试品做版是最明智的，以防止一切前景的风险性。

好如今给我们介绍一下什么叫PCB线路板（Printed circuit board）？

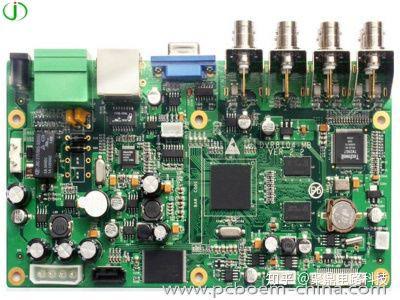

大部分电子产品和商品都是有pcb电路板。印刷线路板（PCB / PWB）是由非绝缘层和相对高度耐高温的绝缘层材料（如玻纤）做成的板。这种板也称之为基材。甲PCB基材可以只具备一个单一层（单面线路板）或小于一个的层（双层线路板）。例如铜的导电性金属材料用以生产制造导电性通道或迹线以推动电流量。一旦PCB电焊焊接进行，它就被称作“印刷线路板”。在电焊焊接电子元器件以后，同样的PCB 称之为印刷线路板半成品加工（PCBA）。

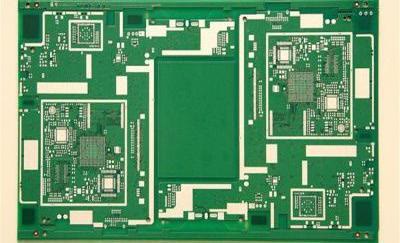

pcb电路板做版

在设计方案新电源电路时，在pcb电路板做版以前制作电路板原理图十分关键。电路板原理图将有利于调节和修补在这里全过程中产生的一切不正确。假如电路板上的电源电路非常简单，可以选择十分简单易懂的试品板。在繁杂和订制的线路板的情形下，制做试品pcb板是必需的。

pcb电路板合理布局的制图软件

要准备制做pcb电路板试品，必须线路板制版工艺材料如：Gerber文件。PCB的合理布局APP可用以此目地。一个线路板合理布局APP制作线路板的空间布局与全部的印痕，并强调在其中的电子元器件会在电路板上开展电焊焊接。PCB合理布局看上去像一个数据图表。PCB合理布局APP容许编缉合理布局，直到完成需要的合理布局。

如何制作PCB线路板？

生产制造PCB线路板涉及到好多个麻烦的全过程。

1：丝印网版晒板：在这个环节中掩膜或光掩膜用有机化学蚀刻加工组成，以从PCB线路板基材中减掉铜区。应用CAD PCB软件系统应用相片绘图仪设计方案建立光掩膜。光掩膜也是应用激光打印机建立的。

2：压层：双层PCB线路板由双层层析蚀刻加工板或迹线层构成，并根据压层加工工艺黏合在一起。

3：打孔：PCB线路板的每一层都必须一层接触到另一层的工作能力; 这也是根据钻一个称为“ VIAS ”的小圆孔来完成的。打孔关键根据应用全自动电子计算机推动的钻孔设备进行。

4：焊层喷锡：将电子元器件的电焊点在PCB电路板上的焊层开展喷锡或有机化学沉金，便于电焊焊接电子元器件。裸铜不容易电焊焊接。它规定表层镀有有利于电焊焊接的原材料。较早的铅基锡用以镀覆表层，但伴随着R oHS（有害物限定）合规管理，如今应用提升的无重金属原材料如镍和金开展电镀工艺。

5：检测PCB线路板：在将电子元器件电焊焊接到PCB电路板上以前，必须对它进行检测。该检测可以应用检测架检测仪或镭射激光检测，镭射激光检测仪是别的计算机技能的线路板检测设备。

不论是PCB电路板打样，或是大批量生产制造其生产制造全过程和加工工艺是相似的，仅仅生产制造PCB线路板试品的成本费，跟大批量生产制造时需分担的早期专用工具成本费不一样。

结果：在生产制造PCB做版时，遵循从丝印网版印刷制版到检测的标准十分关键。一切轻度的失误都很有可能使PCB线路板没用。在大规模生产的情形下，PCB的试品做版是必需的。而在做版以前都需要有很好的PCB可生产制造性设计方案，因为缺乏简单、好用的可生产制造性设计方案分析工具，绝大多数技术工程师在设计方案阶段立即忽视了DFM剖析步骤。这会造成了很多设计方案安全隐患注入到生产制造端，最后造成损毁PCB板、耽误开发进度、错过商品发售机会等一系列问题。

难道说就没一款国产免费高效率快捷的系统来协助大伙儿处理这种问题吗？有的。华秋DFM彻底从零独立设计开发，给予给PCB Layout设计方案技术工程师长期性免费试用。华秋DFM从设备的定义逐渐，考虑到可生产制造性，可拼装性和可检测性，使设计方案和生产制造中间密切联系，互相影响从设计方案到生产制造一次取得成功。可减少商品投入市场的時间，控制成本，提高效益，优良的设计方案有利于将设计方案成功导到生产制造。是一款暖心PCB健康体检医师，是PCB技术工程师、电子工程师、PCB加工厂、SMT加工厂、PCB贸易公司必不可少的桌面小工具。现阶段有20万 技术工程师应用的好用可生产制造性分析系统。

关键特性：

1、剖析设计方案安全隐患新项目23

2、警告危害价钱新项目，并对安全隐患和危害价钱项得出改进方案

3、适用一键分析Allegro、PADS、Altium、Protel、Gerber 文件属性

4、实木多层板全自动配对层叠构造

5、智能化特性阻抗专用工具，融合生产制造要素，测算特性阻抗数据信息或反测算。

6、人性化拼板方式，击杀标准板或异型板，可加上纪念邮票孔。

7、开短路故障剖析（IPC聚类分析）

8、一键导出生产设备（Gerber、座标文档、BOM清单）

一键剖析设计方案安全隐患，第一款国内PCB DFM剖析软件免费用！PC下载链接：https://dfm.elecfans.com/uploads/software/promoter/hqdfm_zhangkaige.zip
