多层电路板的层数识别小技巧

文中详细介绍了人眼鉴别笔记本主板、显示卡等双层线路板的叠加层数鉴别小窍门，针对新手而言或许会对你有一定的协助，但是你可以别关了电脑上就大卸八块，作为专业知识累积，之后用得上的那时候再再练习观察力吧。

PCB板：即印刷线路板，玻纤和环氧树脂生产加工而成，根据系列产品加工工艺将他们变为隔热保温、绝缘层，且不易弯折的板。不仅是笔记本主板和显示卡，几乎任何的电子器件机器设备上都是有PCB板，全部电子元件全是嵌入在PCB上的，而且根据PCB板中的金属材料输电线相互连接开展工作中。

PCB板自身的基材是由绝缘层隔热保温、并不容易弯折的材料所制做成。在表层能够看见的细微路线原材料是铜泊，本来铜泊是遮盖在全部PCB板上的，而在生产全过程北部份被蚀刻加工解决掉，留下的部分就变为网状的细微路线了。这种路线称为输电线或称走线，并用于给予PCB板上零件的电源电路联接。通常PCB板的色调全是翠绿色或者粽色，这也是阻焊漆的色调。是绝缘层的安全防护层，可以维护铜心线，还可以避免零件被焊到有误的地区。

PCB板选用双层设计方案关键为了更好地在不足的PCB总面积上提升可走线总面积，PCB板层数不是愈多愈好，四层线路板能结束的走线设计方案，就不容易选用6层线路板。

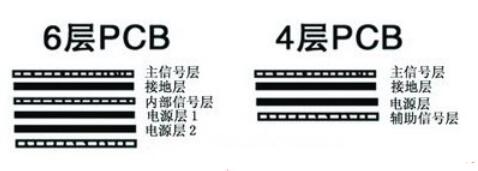

4层和6层的PCB板大多数用在电脑主板上，它由4层或6层复合树脂黏合在一起所产生的，电脑主板上的电子元器件是根据PCB內部的铜泊线来联接，进行数据信号的传送。以4层PCB板为例子，最上边和最下边的双层为“数据信号层”，正中间双层分别是“接地质构造”和“电源层”。将2个“数据信号层”放到电源层和接应用的两边，不仅可以避免彼此之间的影响，又有利于对电源线作出调整。此外，一些电脑主板还使用了6层PCB板设计方案，它可以当做是4层PCB板的一种改进方案，可以进一步减少数据信号层中间所互相产生的影响。

PCB板的板层都是有严谨的界定

如今电脑主板和电脑显卡上面选用实木多层板，大大增加了可以走线的总面积。实木多层板用上大量单或两面的走线板，并在每多层板间放入一层电缆护套后压合。PCB板的叠加层数就表示了有几层单独的走线层，通常叠加层数全是双数，而且包括最两侧的双层，普遍的PCB板一般是4～8层的构造。许多PCB板的叠加层数可以根据收看PCB板的横切面看出去。但事实上，没人能有那么好的观察力。因此，下边再教大伙儿一种方式。

实木多层板的电源电路连接方式是根据埋孔和埋孔技术性，电脑主板和显示卡大多数应用4层的PCB板，也有一些是选用6、8层，乃至10层的PCB板。要想看得出是PCB有多少层，仔细观察导孔就可以辩识，由于在电脑主板和显示卡上采用的4多层板是第1、第4层布线，别的几层另有主要用途（接地线和开关电源）。因此，同两层板一样，导孔会打穿PCB板。如果有的导孔在PCB板正脸发生，却在背面找不着，那麼就一定是6/8多层板了。假如PCB板的正反两面都能寻找同样的导孔，当然便是4多层板了。小窍门：将电脑主板或显示卡冲着灯源，6层、8层PCB板导孔的部位能透光性。
