LED灯内小电路板的作用

这方面小线路板是为LED灯源配电的开关电源。很有可能有些人会感觉怪异，为什么不把LED立即收到已经有的开关电源上，而要在中间再加一个，并不是多此一举吗？

LED往往得加开关电源，是由其非线性特点决策的。说白了非线性就是指电流量和工作电压的关联并不是一条平行线，反而是一条相近指数值形的曲线图。

普通灯泡往往可立即通到开关电源上，是由于用灯丝作钨丝的白炽灯很像一个纯电阻器，例如220v40W电灯泡在一切正常照亮时的电阻器是1210Ω，根据电流量为220Ⅴ/1210Ω＝0.18A。假如工作电压升高或降低10%，输出功率分别是48.4W和32.4W，转变范畴在81%～112%中间，虽然输出功率转变稍超过工作电压起伏，但仍可持续应用。

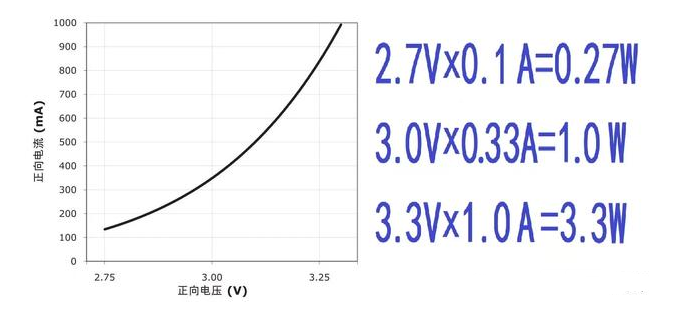

下边大家再看一下英国CREE白光LED的伏安特性曲线曲线图。一样是工作电压±10%但输出功率起伏达27%～330%，

殊不知最严重的还不仅是工作电压小幅度起伏造成的输出功率巨变，由于LED还属负温度系数元器件，即溫度越高内电阻越小。进而在非线性和负温度系数双向功能下发生溫度和电流量恶循环，迅速便会烧毀。

而一般日光灯的电流电压中间基本上呈线性相关，而且是正温度系数。当工作电压增大时钨丝的电阻器也随溫度稍有升高，对电流量也有一定的抑制效果，不容易进到恶循环。

从以上比照可以看得出，用以照明灯具的功率大的LED光源务必要用恒流电源配电，这就是那片小电源电路板的功效。
