大家企业有一批商品,应用的LDO型号规格是LM8805SF5-3.3,但在商品大批量生产全过程中却产生了开关电源无导出状况,搜索发觉是LDO毁坏了,发生的几率大约是3%。

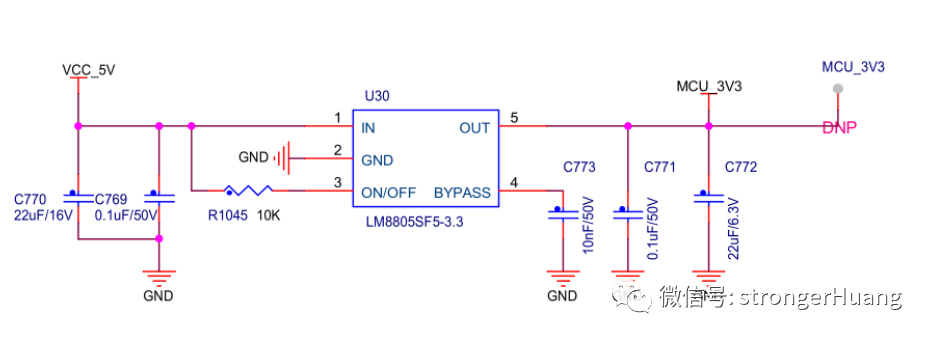

先看一下常常毁坏的LDO电源电路图,这类电源电路是LDO普遍的电源电路,也是指南强烈推荐的电源电路:
如今对电源电路很有可能毁损的因素开展剖析:
1.最先,LDO开关电源键入来源于VCC_5V是来源于此外的DC-DC,未找到键入浪涌保护器或是髙压的状况,这一点用数字示波器测完(清除)。
2.导出接的是MCU,型号规格是STM32F103RBT6,即使单片机设计所有外接设备打开也才150MA的电流量,电路原理是符合规定的,应当未找到导出过电流把LDO损坏的状况(清除)。
3.静电感应,怎样的静电能跑到线路板中间把LDO穿透而不把别的电子器件毁坏,生产制造工作人员也是所有戴静典胶手套和静电手环(清除)。
4.LDO产品质量问题。下面剖析是否LDO产品质量问题。

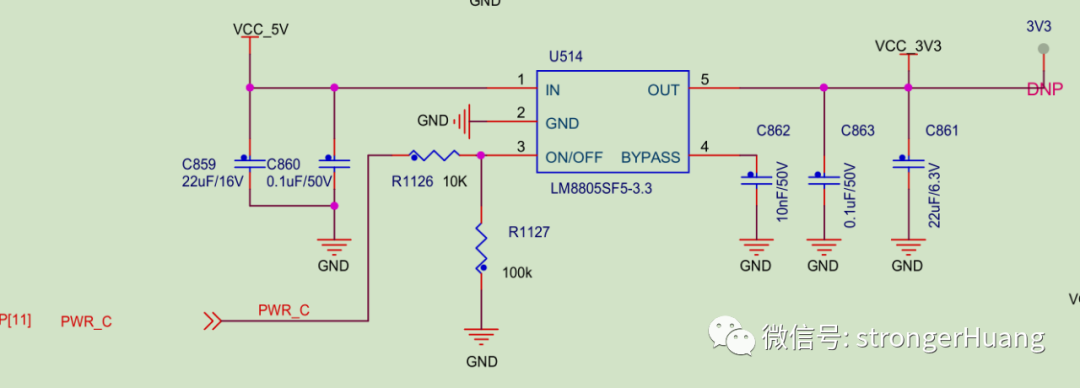

假如说是LDO的产品质量问题,但电路板上有一个同样型号,导出也是3.3V的LDO,他从来没有发生过问题,如下图:
这一线路的开关电源键入一样来源于DC-DC,跟上边的LDO开关电源来源于一样,导出接的是此外一个电源电路(这一不方便表露),电流量要求大约在80MA上下,他从来没有发生过问题,那么问题来了,清除了上边的因素也有这些缘故呢?
很有可能聪慧的小伙伴们早已注意到电源电路的不一样了,一个是根据10K电阻器下拉来源于举,一个是根据单片机设计开展操纵,自然,PWR_C的脉冲信号并不是0V便是5V。
根据之前的数据分析,我将眼光转至LDO的操纵管脚上边,我猜想是LDO的操纵管脚被毁坏了,但如何毁损的呢?
下边又来一波剖析:
1.数据信息指南上,LDO操纵管脚的键入脉冲信号是0-5V,一般电路原理生产厂家都是会留出容量,通电工作电压过高应该是不太可能的。
2.上边的二张图,不同之处是一张接5V,一张接单片机设计,但单片机设计导出也是5V,2个操纵管脚全是5V,那麼到底是什么毁坏LDO的操纵管脚呢?迷惑不解。
在之后我追忆开关电源电路的情况下我看到了那样一句话,我叙述给大家看:

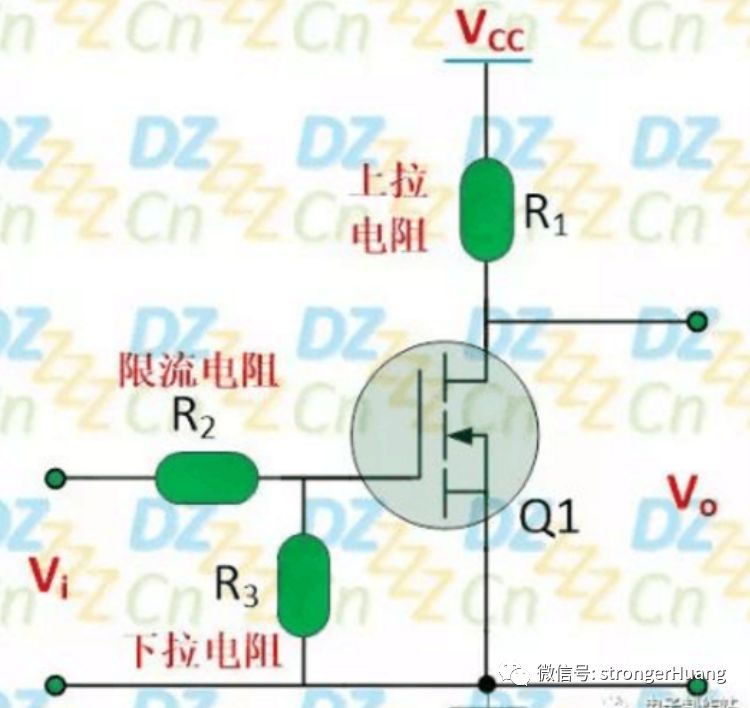

栅压串联电阻R2为功率电阻,避免键入工作电压转换的一瞬间造成栅压电流量超量而毁坏场效管,下拉电阻R3用于保证无键入数据信号时(即悬在空中)时场效管仍处于截至情况。

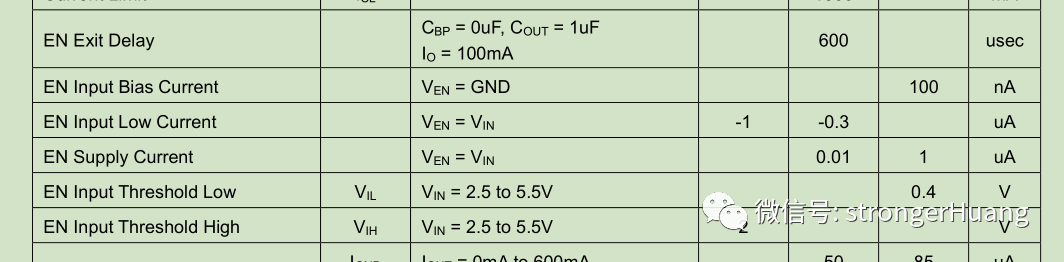

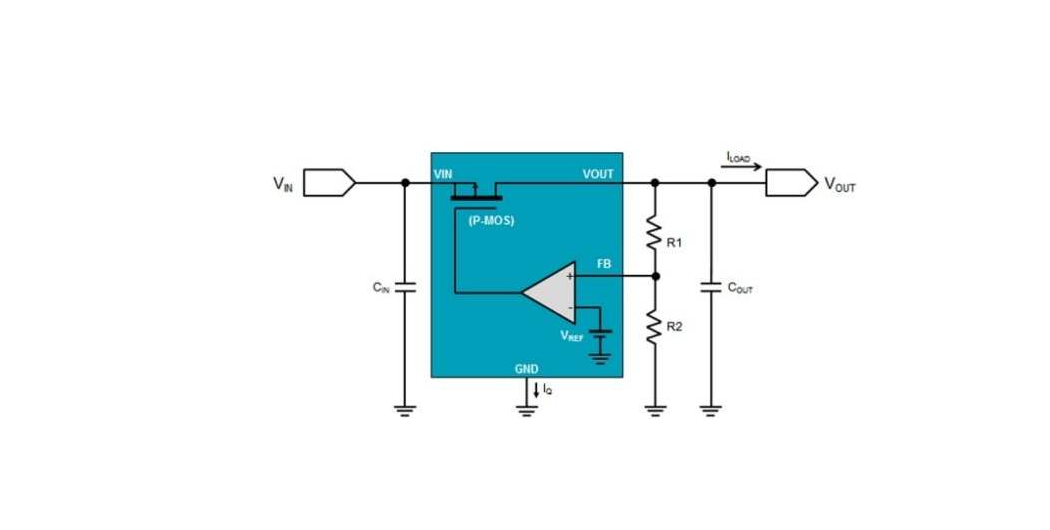

在我见到这样的话时我便想起了想到到了LDO出现异常毁坏状况,而且立刻猜想生产厂家操纵管脚一部分是用MOS管来操纵的,OK,敢想敢干,最先我还在数据信息指南上找到管脚操纵部位的極限主要参数:
上边提到EN SUPPY CURRENT 是0.01-1uA,根据测算发觉上边R1045的电阻器10K是电流量是超了,换句话说键入工作电压转换的一瞬间也就是自动开关机一瞬间造成栅压电流量超量而毁坏场效管。
下列是得出的解决方案:
1.过流保护:根据增加电阻器限定注入操纵管脚一部分的电流量,换句话说R1045的10k电阻器是不适宜的,根据各种实验,我将挑选范畴明确在100K到1M中间,也就是把R1045换为100k。
2.分离:具体做法是根据并接一个电阻器并在操纵管脚一部分,把原来注入操纵管脚一部分的电流量分一部分出来,串连根据增加电阻器过流保护,并联分流。最终我选择了过流保护,挑选100K做为功率电阻,最终根据批量生产,此后LDO再也没有出现异常毁坏了,解决问题了
