随着电子技术的不断发展和人们不断追求更多的便捷的享受，手机正不断的创新为人们提供新颖的服务。但是，一些看似很基础的技术，比如电池寿命、外壳防护性等。
比如手机的防水性，这项功能往往只出现在一些特定的机型上。所以人们想要破解、研发、改装等等来改变这样的局面。生活中手机不经意地被摔裂，电路板相当于裸露于空气中，长时间受水蒸气的浸润，电路板会受潮，如果手机掉入水中，电路板更易受潮而生霉，特别是在酸碱性较强的环境中，线路板会被腐蚀的更快，导线被氧化、腐蚀，零部件电阻增大，发热量升高，部件工作效率降低，手机温度升高，工作效率降低，体验舒畅感就严重打折。
作为消费者，手机卡顿，电脑报废最好的办法只能换部手机或者换部电脑，但是又要消耗掉几千甚至上万的钞票。一次小意外的进水，后果很严重。据公开网络数据调查，每年手机主板故障而维修的比例中，浸水损坏高达46%。
手机做防水处理可对其电路板做纳米精细化工涂层，不仅可使得电路板达到很好的防水效果，还能防酸、碱、盐雾腐蚀，效果杠杠的！
2016年IDC统计数据显示，有防水功能的手机不到1千万台。
2017年也仅有几家国际品牌某些系列做了防水处理。
商家通过增强防水功能提升品牌手机的性能，增强竞争力，为消费者提前规避风险。
不仅是手机的电路板需要做防水，防酸、碱、盐雾腐蚀处理，包括大众认为的高价值3C电子产品：包括耳机、电脑、摄影机、照相机、游戏机、录音机等，以及航海航空业、印刷电路板、工业控制、微马达、PCB基板、电容器、高增益天线各种传感器等领域的电路板都可用纳米涂层做防护。
一、PCBA 板涂层创新：
PCBA 板的涂层保护不仅是滴溅，而且还有能力保护浸没，允许消费者和工业使用电子设备无论在哪里佩戴它们。有如下优点：
1、针孔自由、保形涂层;
2、疏水性能;
3、高度耐腐蚀;
4、和物件相容性好;
5、提高各种材料的能力;
6、包括金属、塑料、橡胶等;
7、有效的屏障对水分、酸和更多;
8、完全同质表面;
9、低摩擦系数
10、相当于 IPX7 水保护性能。
二、几种纳米防水涂层优缺点对比：
目前市场上的电子产品纳米防水防腐蚀材料大体上分为以下三种：
1、镀膜机真空喷雾式防水涂层
这种技术是采用真空镀膜机将防水剂在真空条件下采用喷雾的形式从产品外观的隙缝中喷入产品内部，目的还是为了让防水剂更广泛的去接触电路部分，但由于各种产品的外观结构不一样，密封性也不一致，所以喷雾之后防水剂在产品内部形成的涂层往往不完整。
优点：可多台设备同时运作，加快效率。
缺点：需要购买一定数量的设备，而且设备也是良莠不齐，很大程度上会受制于设备的性能，对产品内部的喷雾覆盖不完整，良率不好保证。
2、喷涂设备纳米防水涂层
这种技术是通过 PCB 板用喷涂设备进行喷涂，极佳的表面质量。喷涂涂层平整、光华、致密无刷痕、滚痕、和颗粒。
优点：极高的涂装效率，延长涂层使用寿命。高压无气喷涂能使涂料颗粒深入墙体空隙，机械咬合，增强涂料附着力，延长使用寿命
缺点：需代工处理或者购买设备，成本偏高

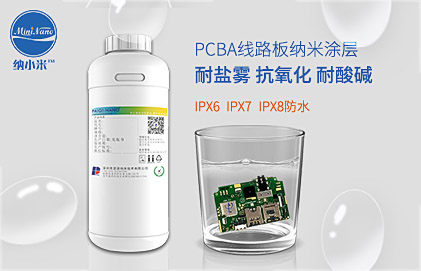

3、PCBA 浸泡式纳米防水剂
这种技术是目前比较有趋势的做法，重中之重在于所使用的纳米液的品质一定要过关，并且能达到国际市场对产品品质的要求，这种技术操作简单，无须增加设备方面的投入。
优点：操作简单，无须增加设备投入，无须真空环境，涂布均匀，只需要将 PCBA 在纳米防水液中浸泡几秒就可以，做完涂层后并不影响连接器的导电性，可以防酸碱盐腐蚀，因为直接涂布在 PCB 板上，产品外观的变形损伤不会对 PCB 形成明显的影响，由于是基于 PCBA 浸泡涂布的，所以几乎适用于所有电子产品。
缺点：目前还无法单靠 PCB 纳米涂层做到 7 级以上防水
建议：纳米防水液的选择很重要，市场上各种纳米防水涂料，价格差距很大，当然性能差距也很大，这就要求我们制造商要多测试同类型产品，对比性能，最终选择质量优异的纳米涂料。派旗纳米自主研发的PCB 纳米涂层液，价格公道完成可以满足市场的性能和需求。我司的研发技术人员曾今就核心产品用PCBA电路板做过多项检测，部分测试数据整理如下：
三、PiQnano纳米涂层优势：
1、便捷使用，无需屏蔽，无死角360￮全防护：
因其超薄的厚度且易磨破，不影响导电等性能，在对FPC排线和插槽等做纳米涂层防护时，无需特别屏蔽，纳米涂层能全方位无死角包覆，防止腐蚀。
快速浸泡，秒级固化：
浸没3秒，固化3分钟，达到IPX5、IPX6防水级别。
2、便捷维修，直接焊接，简易重涂：
三防漆工艺中需铲除再维修，工程繁琐，纳米涂层工艺中维修，直接拆卸元器件焊接，再次涂刷可恢复涂层，简单快捷。
3、材料性能优
散热快：
涂层散热性好，厚度为纳米级（1毫米=10^6纳米），对PCBA线路板散热影响可忽略不计。
耐高低温：
低温-40℃，不断裂；高温270℃，无分解。
4、材料性质优
纳米超薄：
无色透明，厚度可达50-800nm,肉眼看不见。
柔软：
好处一易磨破，接插件可导通；好处二不影响传感器数据、麦克风的功能。
高致密性：
防止酸碱盐等离子透过腐蚀PCBA线路板。
高阻抗：
抗阻值为 10^12 ~ 10^15Ω
以下是同为3000nm的派旗纳米涂层与三防漆对比数据：
从对比数据来看，派旗纳米涂层的效果是比三防漆更优。通常都说一分价钱一分货，反过来说，貌似也成立，一分货一分价钱。真的绝对是这样吗？
比如这样一块电路板，派旗纳米涂层用量约在0.3g，三防漆约在1.25g，用量成本上，三防漆单片的用量将近为派旗纳米涂层的4倍，价格相差无几，如果是20万片，就是80万倍，这个成本价差距不是小数目。
在某些项目中，使用纳米涂层的成本反而比包括三防漆在内的传统工艺的成本更低，但是价值更高！智慧的商家都在选择价值更高的且成本更低的工艺技术。
